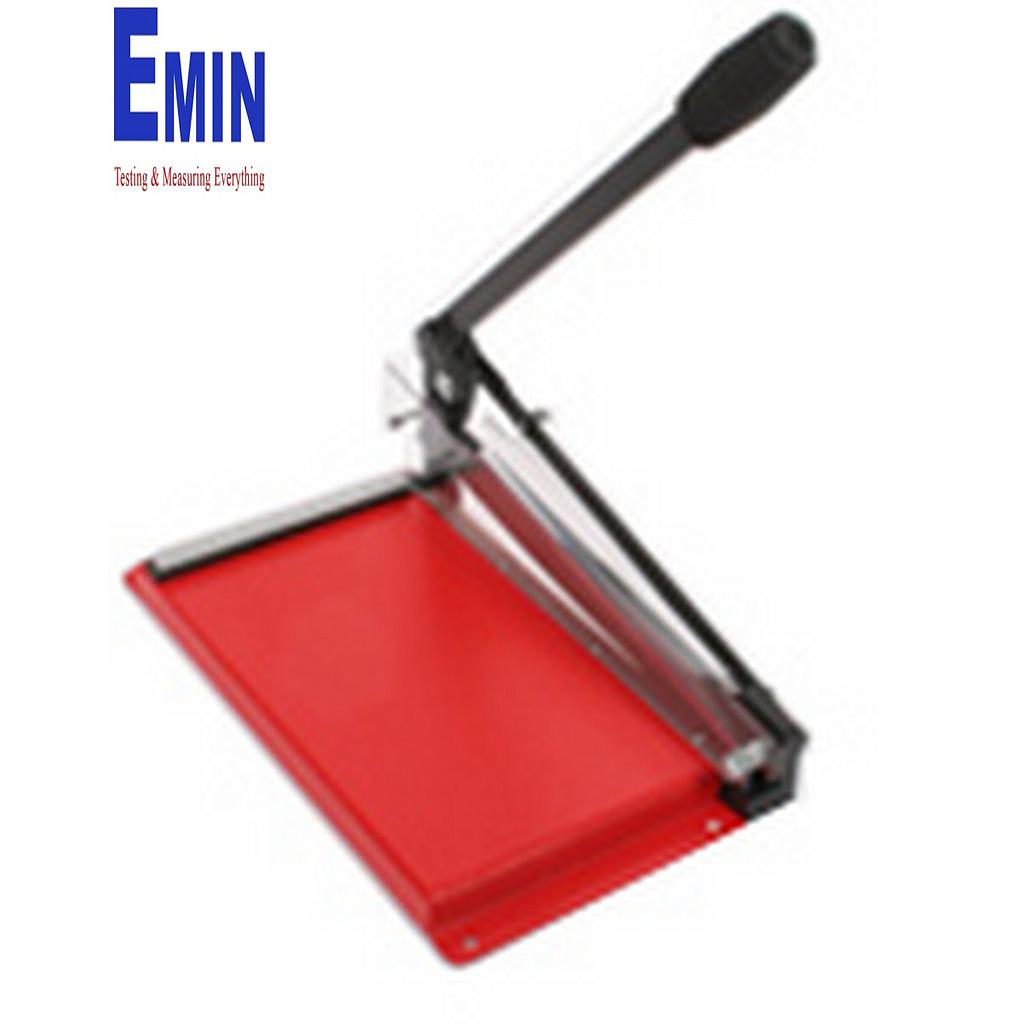

Trong công đoạn hoàn thiện bo mạch, tách panel đúng cách ảnh hưởng trực tiếp đến chất lượng thành phẩm, độ bền linh kiện và hiệu suất của cả dây chuyền. Khi cần xử lý bo mạch đã tạo rãnh hoặc cần chia tách nhanh sau lắp ráp, Máy cắt mạch in PCB là nhóm thiết bị giúp giảm ứng suất cơ học, hạn chế nứt mạch và giữ ổn định cho các cụm linh kiện đặt gần đường cắt.

Danh mục này phù hợp với nhu cầu từ xưởng lắp ráp điện tử quy mô nhỏ đến dây chuyền SMT cần năng suất cao. Tùy cấu trúc bo mạch, vật liệu nền, khoảng cách linh kiện tới rãnh cắt và mức độ tự động hóa mong muốn, người dùng có thể lựa chọn máy cắt cơ bản, máy dùng mô tơ, khí nén hoặc cấu hình tích hợp băng tải cho sản xuất liên tục.

Vai trò của máy cắt PCB trong sản xuất điện tử

Sau khi PCB được gia công theo panel để thuận tiện cho in kem hàn, gắp đặt linh kiện và hàn reflow, bước tách panel cần được thực hiện chính xác để tránh làm cong bo hoặc ảnh hưởng đến mối hàn. Với các bo mạch có rãnh chữ V, máy cắt chuyên dụng cho phép tách nhanh từng board riêng lẻ với lực tác động được kiểm soát tốt hơn so với thao tác thủ công.

Trong môi trường sản xuất, yêu cầu không chỉ là cắt được bo mạch mà còn phải duy trì tính lặp lại giữa các lô hàng. Điều này đặc biệt quan trọng với bảng mạch có linh kiện đặt sát mép, LED bar, cụm PCB dài hoặc các ứng dụng cần giảm lỗi phát sinh sau công đoạn lắp ráp.

Các dòng thiết bị thường gặp trong danh mục

Nhóm sản phẩm tại đây tập trung vào các giải pháp depaneling cho PCB, từ cấu hình gọn cho bàn thao tác đến máy dành cho sản lượng trung bình và cao. Một số model REN THANG như NTG-11, NTG-20, NTG-350 hay NTG-520N phù hợp cho nhiều bài toán cắt bo mạch có chiều dài và độ dày khác nhau, trong đó có các máy dùng lưỡi cắt tuyến tính hoặc cơ chế dẫn hướng để tăng độ ổn định khi vận hành.

Với nhu cầu sản xuất cao hơn, MANNCORP có các lựa chọn như SDM-121, SDM-313 và SDM-236, phù hợp cho bo mạch FR4, một số ứng dụng với nhôm hoặc PCB LED tùy model. Bên cạnh thân máy, phụ kiện như lưỡi cắt cũng đóng vai trò quan trọng trong chất lượng đường tách, ví dụ lưỡi thép cacbua vonfram REN THANG NK-200 thường được dùng như phần tử tiêu hao hoặc thay thế trong hệ thống cắt.

Tiêu chí chọn máy cắt mạch in PCB

Khi đánh giá thiết bị, yếu tố đầu tiên nên xem là loại đường cắt và cấu trúc panel. Nhiều máy trong danh mục được tối ưu cho PCB có rãnh V, vì vậy cần đối chiếu độ sâu rãnh, phần vật liệu còn lại sau khi tạo rãnh và khoảng cách từ linh kiện đến mép cắt. Nếu linh kiện đặt quá sát rãnh, nên ưu tiên máy có cơ chế cắt ổn định, kiểm soát lực tốt và có khả năng đỡ bo trong quá trình tách.

Yếu tố tiếp theo là độ dày PCB, chiều dài bo tối đa và chiều cao linh kiện ở cả hai mặt. Một số model hỗ trợ bo dài khoảng 300 đến hơn 400 mm, trong khi các máy khác phù hợp hơn với bo nhỏ hoặc yêu cầu bàn thao tác gọn. Với dây chuyền có sản lượng lớn, máy dùng mô tơ hoặc khí nén thường giúp nâng năng suất và giảm phụ thuộc vào thao tác người vận hành.

Ngoài ra, cũng cần cân nhắc mức độ tự động hóa. Chẳng hạn, một số thiết bị REN THANG có thể làm việc với công tắc chân hoặc tích hợp hướng cấp liệu, phù hợp khi cần tổ chức dòng chảy bán tự động. Nếu mục tiêu là đồng bộ với hệ sinh thái lắp ráp điện tử, việc lựa chọn nên đặt trong tương quan với các công đoạn hàn, tháo lắp và sửa chữa đang sử dụng tại xưởng.

Minh họa theo nhu cầu ứng dụng thực tế

Với xưởng sản xuất vừa và nhỏ, các model như REN THANG NTG-11 hoặc NTG-520N thường phù hợp khi cần thiết bị gọn, thao tác đơn giản và xử lý các panel có chiều dài phổ biến. Trường hợp cần tốc độ cắt cao hơn hoặc muốn làm việc ổn định với các bo có kích thước dài, REN THANG NTG-20 là lựa chọn đáng tham khảo trong nhóm máy cắt bo mạch in chuyên dụng.

Ở môi trường sản xuất liên tục, MANNCORP SDM-121 hoặc SDM-313 phù hợp hơn khi doanh nghiệp quan tâm đến tính lặp lại, năng suất và khả năng xử lý các thông số rãnh cắt rõ ràng. Riêng MANNCORP SDM-236 thường được quan tâm trong ứng dụng PCB LED, nơi yêu cầu tách panel nhanh nhưng vẫn hạn chế ảnh hưởng lên cụm đèn và mạch dẫn.

Không chỉ cắt bo mạch, còn là một phần của quy trình hoàn thiện PCB

Trong thực tế, chất lượng tách panel không chỉ phụ thuộc vào riêng máy cắt mà còn liên quan đến tình trạng bề mặt bo, mức sạch của panel và đồ gá hỗ trợ thao tác. Một số thiết bị như máy làm sạch PCB tự động REN THANG KA-B80 hoặc máy khử cặn PCB REN THANG NTG-20-NS cho thấy quy trình sau lắp ráp thường cần nhiều bước bổ trợ để đảm bảo bo mạch đạt yêu cầu trước khi kiểm tra, đóng gói hoặc tích hợp hệ thống.

Nếu doanh nghiệp thực hiện cả lắp ráp và sửa chữa bo mạch, việc đồng bộ thiết bị giữa khâu depaneling và khâu rework sẽ giúp tối ưu thao tác. Người dùng có thể tham khảo thêm các giải pháp như máy khò, thổi hơi nóng, tháo lắp SMT hoặc máy hút thiếc khi cần xử lý bo sau cắt, thay linh kiện hoặc sửa lỗi công đoạn.

Lưu ý vận hành và bảo trì

Để máy cắt PCB hoạt động ổn định, cần chú ý căn chỉnh vị trí bo mạch, bề mặt đỡ và tình trạng lưỡi cắt. Lưỡi mòn hoặc lệch tâm có thể làm mép cắt xấu, tăng rung động và ảnh hưởng đến bo có linh kiện gần rãnh. Với máy dùng khí nén, áp suất cấp phải phù hợp; với máy dùng mô tơ, cần theo dõi độ ổn định tốc độ và độ sạch của vùng cắt.

Bảo trì định kỳ nên bao gồm kiểm tra cụm dao, bề mặt dẫn hướng, hệ truyền động và các cơ cấu an toàn. Nếu xưởng có mật độ sửa chữa cao, việc kết hợp với trạm hàn thiếc hoặc thiết bị rework phù hợp sẽ giúp hoàn thiện quy trình từ tách panel đến xử lý lỗi một cách bài bản hơn.

Chọn thiết bị theo sản lượng và đặc điểm bo mạch

Không có một cấu hình chung cho mọi ứng dụng. Doanh nghiệp nên bắt đầu từ những thông số thực tế như độ dày bo, loại vật liệu, chiều dài panel, khoảng cách linh kiện đến rãnh cắt và mục tiêu sản lượng mỗi ca. Từ đó có thể thu hẹp lựa chọn giữa các dòng máy REN THANG hoặc các giải pháp của MANNCORP để đạt cân bằng giữa chi phí đầu tư, độ ổn định và khả năng mở rộng.

Nếu đang xây dựng hoặc nâng cấp dây chuyền lắp ráp điện tử, danh mục Máy cắt mạch in PCB là điểm khởi đầu phù hợp để tìm thiết bị tách panel đúng nhu cầu. Việc chọn đúng máy ngay từ đầu sẽ giúp giảm lỗi cơ học trên bo mạch, cải thiện tính nhất quán của thành phẩm và hỗ trợ vận hành hiệu quả hơn trong toàn bộ quy trình SMT.
