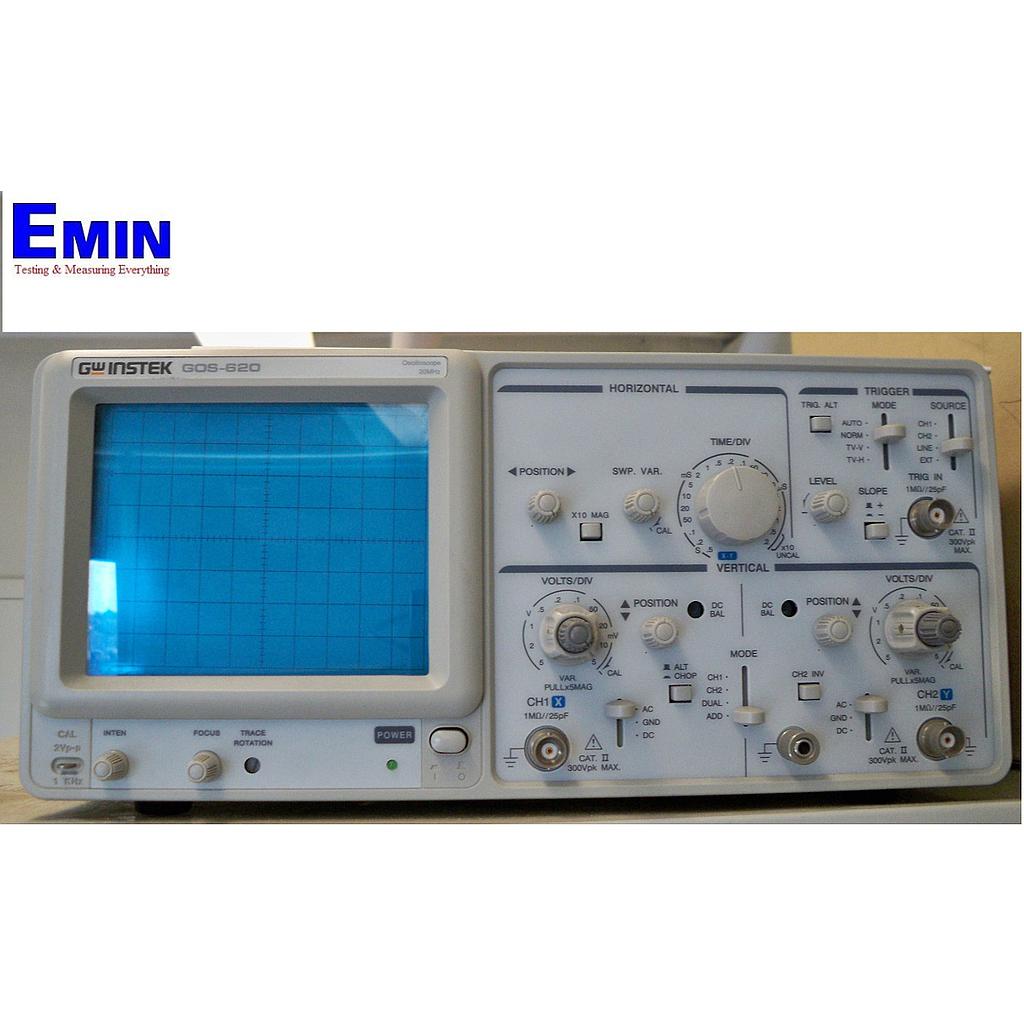

Máy hiện sóng tương tự Gwinstek GOS-620 (20Mhz, 2CH) GW INSTEK GOS-620

Model :  GOS-620

Hãng sản xuất :  GW instek/Đài Loan
Xuất xứ : Trung Quốc
Bảo hành : 12 tháng

Băng thông : 20Mhz

Số kênh : 2

Rise Time : 17.5ns

Độ nhạy : 5mV/div~5V/div±3%,x5MAG±5%

Trở kháng vào : 1MΩ

Chế độ : CH1, CH2, DUAL, ADD, CH2 INV

Độ nhạy thời gian :
0.2μs ~ 0.5s/div±3%
100ns ~ 50ms/div±5% (x 10 MAG)
20ns ~ 50ns/div

Trigger : CH1, CH2, ALT, LINE, EXT

Đầu vào: AC, DC, GND

Có chế độ X-Y

Tín hiệu đầu ra chuẩn: 20mV/div - 50Ω, 1kHz

Màn hình : 6 inch với 8x10 ô vuông

Nguồn : AC 115V/230V±15%, 50Hz/60Hz

Kích thước : 310(W) x 150(H) x 455(D) mm

Khối lượng : 8Kg

Phụ kiện gồm: Que đo x2 , Hướng dẫn sử dụng, đầu cắm nguồn
Data sheet
Máy hiện sóng tương tự Gw instek GOS-620 là sự lựa chọn kinh tế tốt nhất cho giáo dục, dây chuyền sản xuất, và dịch vụ sửa chữa với một mức giá hợp lý.
Chi tiết



CRT

Type 6-inch rectangular type with internal graticule
8 x 10 div (1div=1cm)
Z-Axis Input Input Impedance: Approx. 47kΩ
Sensitivity: Above 5Vp-p
Bandwidth: DC ~ 2MHz

VERTICAL SYSTEM

Sensitivity 5mV/div~5V/div±3%,x5MAG±5%
Bandwidth DC (AC 10Hz) ~ 20MHz(-3dB)
DC (AC 10Hz) ~ 7MHz(-3dB) at x5MAG
Rise Time 17.5ns (50ns at x5MAG)
Input Impedance Approx. 1MΩ
Input Coupling AC, DC, GND
Vertical Mode CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV

HORIZONTAL SYSTEM

Sweep Time

0.2μs ~ 0.5s/div±3%
100ns ~ 50ms/div±5% (x 10 MAG)
20ns ~ 50ns/div : uncalibrated

TRIGGER

Trigger Mode AUTO, NORM, TV-V, TV-H
Trigger Source CH1, CH2, ALT, LINE, EXT
Trigger Coupling

AC

Trigger Slope "+" or "-"

X - Y OPERATION

Sensitivity 5mV ~ 5V/div±4%
X-axis Bandwidth DC ~ 500kHz
Phase Error 3° or less from DC ~ 50kHz

OUTPUT SIGNAL

CH1 Signal Output Voltage: approx. 20mV/div into 50Ω
Calibrator Output 1kHz Square wave, 2Vp-p±2%
POWER SOURCE
  AC 115V/230V±15%, 50Hz/60Hz
DIMENSIONS & WEIGHT
  310(W) x 150(H) x 455(D) mm; Approx. 8kg
