Khung PXI Vitrek

Trong các hệ thống đo kiểm tự động, điều quan trọng không chỉ nằm ở từng module riêng lẻ mà còn ở nền tảng cơ khí, nguồn và đồng bộ phía sau toàn bộ cấu hình. Khi cần xây dựng một hệ PXI ổn định, dễ mở rộng và phù hợp cho phòng lab, dây chuyền xác minh hay trạm kiểm tra sản xuất, việc chọn đúng Khung PXI sẽ ảnh hưởng trực tiếp đến hiệu suất vận hành lâu dài.

Danh mục này tập trung vào các chassis PXI và PXI Express dùng cho nhiều quy mô ứng dụng khác nhau, từ hệ nhỏ gọn tích hợp biên đến cấu hình nhiều khe cắm cho đo lường tốc độ cao, chuyển mạch, ghi nhận tín hiệu và điều khiển kiểm thử. Bên cạnh các dòng phổ biến từ NI, một số cấu hình chassis chuyên biệt từ Vitrek cũng mang lại ngữ cảnh hữu ích cho các hệ tải và kiểm tra điện công suất.

Vai trò của khung PXI trong hệ thống đo kiểm

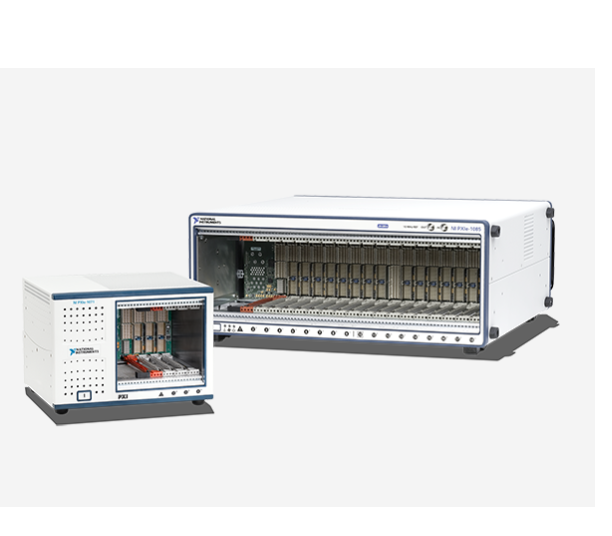

Khung PXI là nơi lắp đặt các module đo lường, điều khiển và giao tiếp trong cùng một nền tảng chuẩn hóa. Ngoài chức năng cơ khí, chassis còn đảm nhiệm cấp nguồn, làm mát, phân phối bus hệ thống và hỗ trợ đồng bộ thời gian giữa nhiều module, nhờ đó toàn bộ hệ thống làm việc ổn định và nhất quán hơn.

Trong thực tế, chassis phù hợp sẽ giúp doanh nghiệp triển khai hệ đo kiểm theo hướng mô-đun: bắt đầu từ nhu cầu hiện tại rồi mở rộng thêm module khi bài toán thay đổi. Đây là cách tiếp cận đặc biệt phù hợp với môi trường R&D, kiểm tra cuối dây chuyền, xác minh phần cứng và các bài toán thu thập dữ liệu công nghiệp có yêu cầu tích hợp cao.

Các cấu hình khung PXI nổi bật trong danh mục

Danh mục hiện có nhiều lựa chọn theo số khe, băng thông hệ thống và kiểu nguồn cấp. Ở nhóm phổ biến, các model như NI PXIe-1092 với 10 khe hoặc NI PXIe-1095 với 18 khe phù hợp cho những cấu hình cần mở rộng số lượng module nhưng vẫn ưu tiên hiệu năng bus cao. Một số phiên bản dùng xung clock OCXO hoặc VCXO giúp người dùng cân nhắc theo yêu cầu về độ ổn định đồng hồ và khả năng đồng bộ ngoài.

Với hệ thống cần mật độ khe lớn hơn theo định hướng công nghiệp, các chassis như NI PXIe-1085, PXIe-1086 hoặc PXIe-1086DC cung cấp cấu hình 18 khe với các tùy chọn AC hoặc DC. Ngoài ra, NI PXIe-1088 là lựa chọn gọn hơn cho bài toán PXI Express hybrid, còn các model Converged IoT PXI Chassis NI HPE Edgeline EL1000 và EL4000 mở ra hướng tích hợp PXI với nền tảng tính toán biên trong các kiến trúc phân tán.

Tiêu chí lựa chọn chassis phù hợp

Khi chọn chassis, yếu tố đầu tiên cần xem là số khe cắm và kiểu khe tương thích với các module dự kiến sử dụng. Nếu hệ thống cần nhiều card đo và điều khiển đồng thời, các chassis 18 khe sẽ có ưu thế rõ rệt về khả năng mở rộng. Ngược lại, cấu hình ít kênh hoặc trạm kiểm tra chuyên biệt có thể phù hợp hơn với chassis nhỏ gọn để tối ưu không gian và chi phí tích hợp.

Yếu tố tiếp theo là băng thông hệ thống. Với các ứng dụng ghi dữ liệu nhanh, xử lý tín hiệu hoặc đồng bộ nhiều thiết bị đo, chassis có băng thông cao như 24 GB/s sẽ mang lại lợi thế về khả năng truyền dữ liệu giữa controller và module. Đây là điểm đặc biệt đáng lưu ý nếu hệ thống có kết hợp máy hiện sóng, thu thập tín hiệu nhanh hoặc xử lý dạng sóng.

Bên cạnh đó, người dùng cũng nên đánh giá loại nguồn AC/DC, khả năng làm mát theo từng khe, hỗ trợ external clocking, external trigger và tùy chọn phần cứng dự phòng. Những chi tiết này thường quyết định chassis có phù hợp với môi trường sản xuất liên tục, tủ điện công nghiệp hoặc hệ thống yêu cầu tính sẵn sàng cao hay không.

Khác biệt giữa các nhóm ứng dụng trong thực tế

Đối với phòng thử nghiệm và phát triển sản phẩm, chassis PXIe băng thông cao thường được ưu tiên vì cần linh hoạt khi thay đổi module, thêm thiết bị đo hoặc thử nghiệm nhiều cấu hình. Trong bối cảnh đó, người dùng thường kết hợp chassis với các nền tảng như đồng hồ đa năng kỹ thuật số, thiết bị thu nhận tín hiệu hoặc module nguồn để tạo thành một rack đo kiểm hoàn chỉnh.

Ở môi trường sản xuất và kiểm tra tự động, yêu cầu thường nghiêng về độ ổn định, khả năng hoạt động liên tục và dễ bảo trì. Khi đó, chassis có khả năng đồng bộ rõ ràng, quản lý nhiệt tốt và hỗ trợ mở rộng module chuyển mạch sẽ phù hợp hơn, đặc biệt nếu hệ thống cần phối hợp với các giải pháp công tắc để định tuyến tín hiệu giữa nhiều điểm đo.

Một số sản phẩm tiêu biểu để tham khảo

Trong nhóm chassis hiệu năng cao, NI PXIe-1095 là đại diện đáng chú ý với cấu hình 18 khe, băng thông hệ thống 24 GB/s và các phiên bản dùng OCXO hoặc VCXO. Điều này phù hợp với hệ thống cần nhiều module, yêu cầu đồng bộ tốt và có khả năng mở rộng theo thời gian.

Nếu cần sự cân bằng giữa quy mô và hiệu suất, NI PXIe-1092 10 khe là lựa chọn hợp lý cho nhiều trạm kiểm tra tự động cỡ vừa. Trong khi đó, NI PXIe-1085 và PXIe-1086 hướng đến các hệ nhiều khe với các phương án phần cứng khác nhau, bao gồm cả phiên bản hỗ trợ dự phòng cho những môi trường vận hành liên tục.

Ở một hướng chuyên biệt hơn, Line/Load Chassis Vitrek 1500 (12 slots, 60W) không phải chassis PXIe đa dụng theo kiểu đo lường mô-đun truyền thống, nhưng lại rất có giá trị trong hệ sinh thái kiểm tra tải và điện năng. Sản phẩm này cho thấy chassis cũng có thể đóng vai trò là nền tảng cấu hình bài kiểm tra công suất, tải điện trở và điều khiển góc dẫn trong những ứng dụng đặc thù.

Khi nào nên chọn chassis tích hợp cho edge và IoT

Các model như Converged IoT PXI Chassis NI HPE Edgeline EL1000 hoặc EL4000 phù hợp khi doanh nghiệp cần đưa khả năng đo kiểm xuống gần hiện trường hơn. Thay vì chỉ đặt hệ PXI trong phòng lab, cấu hình này hỗ trợ triển khai ở môi trường biên, nơi việc thu thập dữ liệu và xử lý cục bộ có thể diễn ra gần thiết bị hoặc dây chuyền sản xuất.

Những hệ như vậy đặc biệt hữu ích khi cần kết nối nhiều chuẩn truyền thông, giám sát thiết bị tại chỗ hoặc kết hợp đo lường với xử lý dữ liệu thời gian gần thực. Nếu bài toán của bạn có thêm yêu cầu giao tiếp hệ thống, có thể tham khảo nhóm GPIB, Serial và Ethernet để mở rộng kiến trúc kết nối phù hợp.

Lưu ý trước khi xây dựng cấu hình hoàn chỉnh

Chassis chỉ là một phần của hệ PXI, nhưng là phần quyết định giới hạn mở rộng của toàn hệ thống. Trước khi chọn model cụ thể, nên xác định rõ số lượng module hiện tại, kế hoạch mở rộng trong 1 đến 3 năm, yêu cầu đồng bộ thời gian, loại nguồn sẵn có tại hiện trường và điều kiện tản nhiệt trong tủ hoặc rack.

Ngoài ra, cần kiểm tra kỹ vị trí lắp module, kiểu mounting trước hoặc sau trong các chassis tích hợp, cũng như khả năng tương thích với controller hoặc cartridge server nếu ứng dụng có yêu cầu tính toán biên. Việc xác định đúng ngay từ đầu sẽ giúp giảm rủi ro phải thay chassis khi hệ thống tăng quy mô.

Kết luận

Một chassis phù hợp không chỉ giúp lắp được nhiều module hơn mà còn tạo nền tảng ổn định cho toàn bộ hệ đo kiểm, từ cấp nguồn, làm mát đến đồng bộ và truyền dữ liệu. Với các lựa chọn từ NI và Vitrek trong danh mục này, người dùng có thể định hình hệ thống theo nhiều hướng: nhỏ gọn, hiệu năng cao, nhiều khe, dùng nguồn DC hoặc tích hợp cho môi trường edge.

Nếu bạn đang xây dựng hoặc mở rộng nền tảng đo kiểm mô-đun, hãy bắt đầu từ nhu cầu thực tế về số khe, hiệu năng bus, điều kiện vận hành và hệ thiết bị sẽ đi cùng chassis. Cách tiếp cận đó sẽ giúp việc chọn khung PXI trở nên rõ ràng, hiệu quả và sát với bài toán ứng dụng hơn.
