Đo vòng lặp (Loop meter) KYORITSU

Trong công tác kiểm tra an toàn điện, việc đánh giá khả năng cắt bảo vệ của mạch không chỉ dừng ở đo điện áp hay thông mạch. Ở nhiều hệ thống phân phối, kỹ thuật viên cần biết trở kháng vòng sự cố và dòng ngắn mạch dự kiến để xác minh điều kiện làm việc của thiết bị bảo vệ. Đây là lúc đo vòng lặp (Loop meter) trở thành công cụ chuyên dụng, đặc biệt hữu ích trong bảo trì tủ điện, kiểm định hệ thống điện và nghiệm thu lắp đặt.

So với các thiết bị đo điện phổ thông, nhóm máy này tập trung vào việc kiểm tra trở kháng vòng lặp và khả năng ước tính dòng sự cố PSC. Nhờ đó, người dùng có thêm cơ sở để đánh giá mức độ an toàn của mạch, phát hiện nguy cơ tiếp địa kém, dây dẫn có điện trở lớn bất thường hoặc điều kiện cắt bảo vệ chưa phù hợp với thiết kế thực tế.

Thiết bị đo vòng lặp dùng để làm gì trong thực tế?

Máy đo vòng lặp thường được sử dụng để kiểm tra tổng trở của đường đi sự cố trong hệ thống điện, từ đó hỗ trợ đánh giá xem dòng sự cố có đủ lớn để thiết bị bảo vệ tác động đúng thời gian hay không. Đây là phép đo quan trọng trong các môi trường như tòa nhà, nhà xưởng, hệ thống phân phối dân dụng và công nghiệp nhẹ, nơi yêu cầu an toàn điện phải được xác minh định kỳ.

Trong quá trình thi công và bảo trì, kết quả đo vòng lặp giúp người dùng phát hiện các vấn đề khó thấy bằng mắt thường như điểm nối lỏng, tiếp xúc kém, dây dẫn xuống cấp hoặc cấu hình bảo vệ chưa tương thích với thực tế đường dây. Khi cần đánh giá toàn diện hơn về chất lượng nối đất, người dùng cũng có thể tham khảo thêm thiết bị đo điện trở đất - điện trở suất để kiểm tra nền tảng tiếp địa của hệ thống.

Những thông số nên quan tâm khi chọn máy đo loop meter

Tiêu chí đầu tiên là dải đo trở kháng phù hợp với môi trường làm việc. Với các ứng dụng kiểm tra mạch điện hạ áp, máy cần có dải đo đủ rộng để xử lý cả các điểm có trở kháng nhỏ lẫn các nhánh mạch dài hơn. Bên cạnh đó, độ chính xác của phép đo cũng rất quan trọng vì sai số lớn có thể làm lệch đánh giá về dòng sự cố dự kiến.

Ngoài dải đo, người dùng nên xem thêm dòng kiểm tra, thời gian kiểm tra, dải điện áp làm việc và khả năng tính toán PSC. Trong thực tế, một thiết bị có thời gian đo phù hợp và vận hành ổn định trong dải điện áp phổ biến sẽ giúp quá trình kiểm tra tại hiện trường thuận tiện hơn, đặc biệt khi cần đo nhiều điểm trong tủ điện hoặc hệ thống phân phối đang khai thác.

Minh họa từ dòng thiết bị KYORITSU

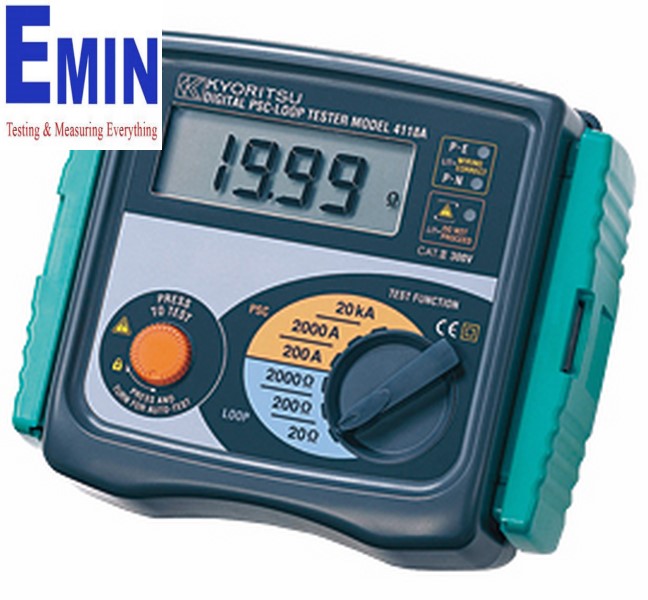

Trong danh mục này, KYORITSU là thương hiệu được nhiều người dùng kỹ thuật biết tới trong mảng thiết bị đo điện cầm tay. Một model tiêu biểu là KYORITSU 4118A, hỗ trợ đo trở kháng vòng lặp theo các dải 20/200/2000Ω và cho phép đánh giá PSC trong nhiều mức ứng dụng khác nhau.

Điểm đáng chú ý ở nhóm thiết bị như KYORITSU 4118A là khả năng phục vụ cả nhu cầu kiểm tra cơ bản lẫn công việc xác minh hiện trường đòi hỏi kết quả rõ ràng, có cơ sở kỹ thuật. Với dải điện áp làm việc phù hợp cho hệ thống điện thông dụng và thiết kế phục vụ đo kiểm trực tiếp, thiết bị phù hợp với đội bảo trì điện, nhà thầu M&E, kỹ thuật viên kiểm định và đơn vị vận hành cơ sở hạ tầng.

Khi nào nên dùng loop meter thay vì thiết bị đo điện thông thường?

Đồng hồ vạn năng rất hữu ích cho các phép đo điện áp, điện trở, dòng điện hoặc kiểm tra liên tục mạch, nhưng không thay thế hoàn toàn máy đo vòng lặp trong các bài kiểm tra an toàn điện chuyên sâu. Nếu mục tiêu là xác minh điều kiện sự cố và đánh giá khả năng tác động của CB hoặc cầu chì theo trở kháng vòng, loop meter là lựa chọn đúng chức năng hơn. Trong các công việc kiểm tra tổng quát, người dùng vẫn có thể kết hợp với đồng hồ vạn năng để xử lý các phép đo nền tảng.

Thiết bị đo vòng lặp đặc biệt phù hợp khi nghiệm thu hệ thống điện mới, kiểm tra định kỳ trong nhà máy, bảo trì mạng điện tòa nhà hoặc đánh giá lại mạch sau khi thay đổi cấu hình tải và bảo vệ. Khả năng cung cấp dữ liệu gần với điều kiện sự cố thực tế giúp việc ra quyết định kỹ thuật chính xác hơn so với chỉ đo điện áp không tải hoặc kiểm tra thông mạch đơn giản.

Lưu ý khi đọc kết quả đo và triển khai tại hiện trường

Kết quả trở kháng vòng lặp cần được hiểu trong bối cảnh cấu trúc hệ thống điện, chiều dài dây dẫn, tiết diện cáp, chất lượng đấu nối và kiểu bảo vệ đang dùng. Một trị số cao không phải lúc nào cũng đồng nghĩa với lỗi nghiêm trọng, nhưng thường là dấu hiệu cần kiểm tra thêm về mối nối, đường PE hoặc tình trạng tiếp địa. Ngược lại, trị số thấp hơn kỳ vọng có thể phản ánh điều kiện truyền dòng sự cố tốt hơn, song vẫn cần đối chiếu với yêu cầu bảo vệ thực tế.

Trong quá trình thao tác, người dùng nên tuân thủ quy trình an toàn điện và dùng thiết bị đúng dải điện áp, đúng cách đấu nối theo hướng dẫn. Nếu hệ thống có nghi ngờ về chất lượng nối đất hoặc xuất hiện hiện tượng lỗi chạm đất khó xác định, có thể mở rộng kiểm tra bằng các công cụ chuyên biệt hơn như thiết bị định vị lỗi nối đất để truy vết nguyên nhân sâu hơn.

Danh mục phù hợp với những đối tượng nào?

Nhóm sản phẩm này phù hợp với kỹ sư điện, đội bảo trì nhà máy, nhà thầu thi công điện, đơn vị kiểm định và các bộ phận vận hành hạ tầng kỹ thuật cần xác minh an toàn mạch điện theo định kỳ. Đây không phải là thiết bị chỉ dùng cho phòng thí nghiệm, mà là công cụ thực địa có giá trị trong công tác nghiệm thu, bảo trì phòng ngừa và xử lý sự cố.

Với môi trường B2B, việc lựa chọn đúng loop meter giúp tiết kiệm thời gian kiểm tra, tăng độ tin cậy của dữ liệu và hỗ trợ lập hồ sơ kỹ thuật tốt hơn. Nếu doanh nghiệp cần kiểm tra hệ thống điện theo nhiều lớp, máy đo vòng lặp thường nên được xem như một phần trong bộ công cụ đo điện hoàn chỉnh, bên cạnh thiết bị đo điện trở đất và các thiết bị đo điện cơ bản khác.

Kết luận

Đo vòng lặp là một hạng mục quan trọng khi cần đánh giá an toàn và khả năng bảo vệ của hệ thống điện trong điều kiện vận hành thực tế. Việc chọn đúng thiết bị không chỉ dựa trên giá trị dải đo, mà còn cần xem xét độ chính xác, dải điện áp hoạt động, khả năng ước tính PSC và mức độ phù hợp với quy trình kiểm tra tại hiện trường.

Nếu bạn đang tìm thiết bị phục vụ nghiệm thu, bảo trì hoặc kiểm tra định kỳ hệ thống điện, danh mục Đo vòng lặp (Loop meter) là nơi phù hợp để bắt đầu so sánh các lựa chọn thực tế. Từ đó, doanh nghiệp có thể xây dựng giải pháp đo kiểm đồng bộ hơn, đáp ứng tốt cả nhu cầu vận hành lẫn yêu cầu an toàn kỹ thuật.
