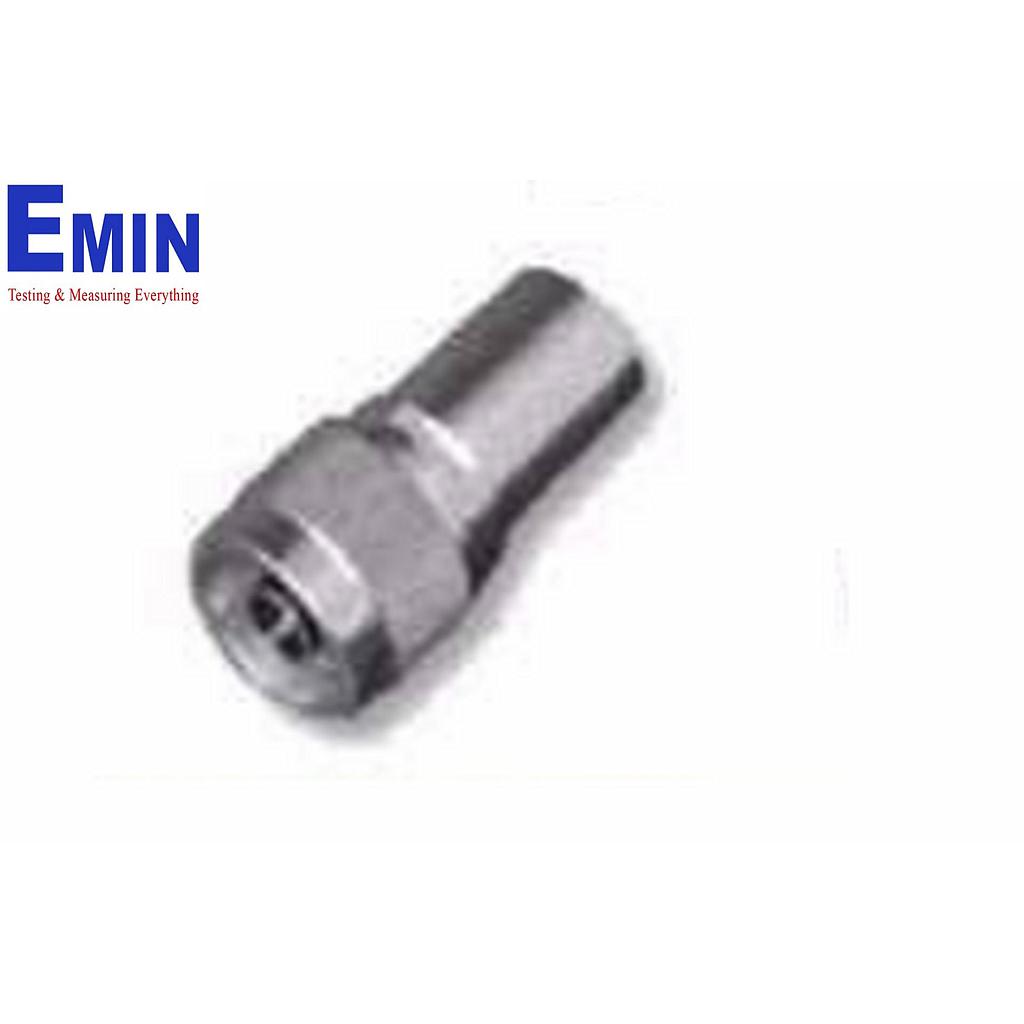

Đầu nối tải cao tần (Termination, Load) Tekbox

Trong các hệ thống RF và viễn thông, việc kết thúc đúng cổng tín hiệu là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định phép đo, mức phản xạ và độ an toàn của thiết bị. Khi cần triệt tiêu tín hiệu dư, đóng cổng không sử dụng hoặc mô phỏng tải chuẩn trong quá trình kiểm thử, đầu nối tải cao tần (Termination, Load) là linh kiện không thể thiếu.

Nhóm thiết bị này thường xuất hiện trong phòng lab RF, dây chuyền kiểm tra sản phẩm viễn thông, hệ thống phát sóng, cũng như các ứng dụng đo kiểm công suất và truyền dẫn cao tần. Việc chọn đúng termination không chỉ dựa vào đầu nối cơ khí, mà còn phải xét đến trở kháng, dải tần làm việc, công suất chịu tải và mức VSWR phù hợp với hệ thống.

Vai trò của đầu nối tải cao tần trong hệ thống RF

Một tải cao tần hoạt động như điểm kết thúc cho đường truyền, giúp hấp thụ năng lượng tín hiệu thay vì để tín hiệu phản xạ ngược trở lại nguồn hoặc thiết bị đo. Đây là yếu tố quan trọng trong các bài toán hiệu chuẩn, thử nghiệm cổng ra, kiểm tra tuyến truyền hoặc đóng các cổng chưa dùng đến trên thiết bị RF.

Trong thực tế, termination thường được dùng cùng với các thành phần như đầu nối chuyển đổi, bộ chia nguồn hoặc các phần tử ghép nối tín hiệu để hoàn thiện sơ đồ đo. Nếu kết thúc tải không phù hợp, hệ thống có thể xuất hiện sai số đo, tăng phản xạ và làm giảm độ tin cậy của kết quả kiểm tra.

Những thông số cần quan tâm khi lựa chọn

Tiêu chí đầu tiên là trở kháng chuẩn, trong danh mục này phổ biến là 50Ω, phù hợp với đa số hệ thống RF, thiết bị đo và truyền dẫn viễn thông. Khi trở kháng tải khớp với đường truyền, mức phản xạ sẽ được kiểm soát tốt hơn, hỗ trợ tín hiệu ổn định tại cổng đo hoặc cổng phát.

Tiếp theo là dải tần và công suất. Một số ứng dụng chỉ cần tải nhỏ để đóng cổng tín hiệu hoặc thử nghiệm mức thấp, trong khi các hệ thống phát hoặc đo công suất cần tải chịu công suất lớn hơn nhiều. Ngoài ra, VSWR là thông số rất đáng lưu ý vì phản ánh mức độ phù hợp của tải trong dải tần làm việc; giá trị càng thấp thì khả năng phối hợp trở kháng càng tốt.

Yếu tố cuối cùng là kiểu đầu nối. Tùy kiến trúc hệ thống, người dùng có thể cần N-male, BNC-male, BNC-female, TNC male hoặc các chuẩn khác. Nếu cần thay đổi chuẩn giao tiếp trong chuỗi kết nối, có thể tham khảo thêm các giải pháp bộ chia nguồn hoặc phụ kiện RF liên quan để xây dựng cấu hình phù hợp hơn với bài toán đo kiểm.

Phân nhóm ứng dụng phổ biến trong danh mục

Ở mức công suất thấp đến trung bình, termination thường dùng cho phòng lab, bàn đo EMC tiền kiểm, mô hình thử nghiệm RF và các cổng thiết bị không sử dụng. Đây là nhóm phù hợp khi cần kích thước gọn, kết nối nhanh, làm việc ở dải tần từ thấp đến vài GHz hoặc cao hơn, tùy từng model.

Với hệ thống công suất lớn, tải giả được dùng để hấp thụ năng lượng đầu ra của máy phát, bộ khuếch đại hoặc chuỗi phát sóng trong quá trình kiểm tra và bảo trì. Ở các bài toán này, cấu trúc tản nhiệt, phương thức làm mát và mức công suất liên tục là những yếu tố cần cân nhắc kỹ hơn so với các termination dùng trong bàn đo thông thường.

Một số sản phẩm tiêu biểu để tham khảo

Trong nhóm tải RF gọn nhẹ, Tekbox có nhiều lựa chọn cho nhu cầu phòng thí nghiệm và kiểm tra tín hiệu mức thấp. Chẳng hạn, TBTER-2W-6GHz-50-N và TBTER-10W-6GHz-50-N phù hợp với các cấu hình cần đầu nối N-male, trở kháng 50Ω và dải tần đến 6 GHz. Nếu ưu tiên mức công suất cao hơn trong dải tần thấp hơn, TBTER-25W-3GHz-50-N là một lựa chọn đáng chú ý.

Ở các cấu hình dùng BNC, các model như TBTER-0.5W-2GHz-BNCM, TBTERFT-0.5W-1GHz-BNCM hoặc TBTERFT-0.5W-1GHz-BNCF phù hợp cho nhu cầu đóng cổng, hấp thụ tín hiệu mức nhỏ và xử lý các kết nối phổ biến trên thiết bị đo. Người dùng đang quan tâm đến hệ sinh thái của Tekbox cũng có thể xem thêm các dòng sản phẩm cùng hãng để đồng bộ phụ kiện trong hệ thống.

Với yêu cầu công suất cao hơn, Bird là thương hiệu thường được nhắc đến trong các ứng dụng tải giả cho thiết bị phát. Các model như Bird 8201, Bird 8251N hoặc Bird 8251D7-16 phục vụ các bài toán hấp thụ công suất lớn và kiểm tra đầu ra trong môi trường viễn thông chuyên dụng. Ở phía dải tần rộng hơn cho tải công suất vừa, Fairviewmicrowave có các model như STT1845 và STT1857, phù hợp khi cần termination TNC male ở mức 2 W hoặc 10 W.

Khi nào nên chọn tải nhỏ gọn, khi nào cần tải giả công suất lớn?

Nếu mục tiêu là đóng cổng RF, hiệu chuẩn cơ bản, triệt tín hiệu ở nhánh không sử dụng hoặc phục vụ phép đo mức thấp, termination công suất nhỏ thường là đủ. Loại này có ưu điểm là dễ tích hợp, thay lắp nhanh và phù hợp với nhiều kịch bản đo kiểm trên bàn làm việc.

Ngược lại, nếu hệ thống có mức phát công suất cao hoặc cần chạy thử liên tục, nên chuyển sang nhóm tải giả công suất lớn. Không chỉ khác ở mức watt danh định, nhóm này còn liên quan đến điều kiện tản nhiệt, tư thế lắp đặt, môi trường vận hành và độ ổn định khi làm việc kéo dài. Chọn sai cấp công suất có thể gây quá nhiệt, làm giảm độ bền tải và ảnh hưởng đến an toàn vận hành.

Liên hệ giữa termination và các linh kiện RF khác

Trong một hệ thống hoàn chỉnh, đầu nối tải cao tần hiếm khi hoạt động độc lập. Chúng thường đi cùng bộ chuyển đổi, phần tử ghép nối, bộ chia hoặc các linh kiện điều hướng tín hiệu. Ví dụ, ở các sơ đồ nhiều nhánh, việc kết thúc đúng cổng chưa sử dụng của công tắc viễn thông hoặc bộ chia có thể giúp hệ thống ổn định hơn và giảm sai số do phản xạ.

Tương tự, trong các chuỗi có phần tử điều hòa đường truyền như bộ cách ly, termination vẫn đóng vai trò quan trọng ở cổng phụ hoặc cổng kết thúc. Hiểu đúng vị trí của tải trong toàn bộ sơ đồ sẽ giúp việc lựa chọn chính xác hơn, thay vì chỉ nhìn vào đầu nối hoặc mức công suất đơn lẻ.

Cách chọn nhanh theo nhu cầu thực tế

Đối với nhu cầu phổ thông, có thể bắt đầu từ 4 câu hỏi: hệ thống dùng trở kháng nào, dải tần đến đâu, công suất thực tế là bao nhiêu và chuẩn đầu nối là gì. Sau đó mới xét thêm VSWR, môi trường lắp đặt và kiểu ứng dụng là bàn đo, dây chuyền kiểm tra hay hệ thống phát công suất cao.

Nếu bạn đang xây dựng hoặc mở rộng hệ thống RF, nên ưu tiên chọn termination phù hợp với toàn bộ chuỗi linh kiện thay vì chọn riêng lẻ từng món. Điều này giúp hạn chế sai lệch giao diện kết nối, tránh thiếu đồng bộ giữa cáp, đầu nối, bộ chia và tải kết thúc.

Việc lựa chọn đúng đầu nối tải cao tần không chỉ giúp bảo vệ thiết bị mà còn cải thiện chất lượng đo kiểm và độ ổn định của hệ thống RF. Từ các tải nhỏ gọn cho phòng lab đến tải giả công suất lớn cho ứng dụng viễn thông, danh mục này cung cấp nhiều hướng lựa chọn theo đúng dải tần, công suất và chuẩn kết nối mà doanh nghiệp đang cần.
