Máy phân tích cáp và ăng ten Rohde & Schwarz

Trong công tác lắp đặt, bảo trì và tối ưu hệ thống RF hay hạ tầng cáp, việc xác định đúng điểm lỗi và đánh giá chất lượng truyền dẫn luôn ảnh hưởng trực tiếp đến thời gian xử lý sự cố. Đây là lý do nhiều kỹ sư hiện trường, đơn vị tích hợp hệ thống và nhà thầu viễn thông tìm đến máy phân tích cáp và ăng ten như một công cụ đo kiểm chuyên dụng, giúp rút ngắn quá trình kiểm tra và tăng độ tin cậy cho kết quả.

Nhóm thiết bị này thường được sử dụng để kiểm tra các chỉ tiêu như VSWR, suy hao phản xạ, suy hao cáp, khoảng cách tới điểm lỗi và nhiều thông số liên quan đến đường truyền. Tùy theo môi trường ứng dụng, người dùng có thể lựa chọn thiết bị cầm tay cho hiện trường, bộ hiệu chuẩn đi kèm hoặc giải pháp đo kiểm cáp mạng chuyên sâu cho hệ thống hạ tầng số.

Vai trò của thiết bị trong đo kiểm cáp và hệ thống ăng ten

Ở các tuyến truyền dẫn RF, trạm phát, hệ thống repeater, DAS hoặc mạng anten ngoài hiện trường, sai lệch trở kháng, đầu nối kém chất lượng hay cáp xuống cấp đều có thể gây tổn hao đáng kể. Máy phân tích chuyên dụng giúp kỹ thuật viên quan sát được tình trạng đường truyền thay vì chỉ kiểm tra thông mạch đơn giản, từ đó xác định lỗi nhanh và đúng hơn.

Khác với các thiết bị đo tổng quát, dòng máy này tập trung vào bài toán đánh giá tương thích giữa cáp, đầu nối và ăng ten. Trong nhiều trường hợp, thiết bị còn được dùng như bước kiểm tra bắt buộc sau thi công để xác nhận chất lượng lắp đặt trước khi bàn giao hoặc đưa hệ thống vào vận hành.

Những phép đo thường gặp khi chọn máy phân tích cáp và ăng ten

Một trong những chỉ tiêu được quan tâm nhiều nhất là VSWR, phản ánh mức độ phối hợp trở kháng giữa đường truyền và tải. Khi VSWR tăng cao, năng lượng phản xạ lớn hơn, làm giảm hiệu quả truyền công suất và có thể ảnh hưởng đến độ ổn định của toàn hệ thống. Nếu nhu cầu tập trung vào chỉ tiêu này, người dùng cũng có thể tham khảo thêm nhóm thiết bị phân tích sóng đứng VSWR để mở rộng lựa chọn theo đúng ứng dụng.

Bên cạnh đó, nhiều thiết bị còn hỗ trợ đo suy hao cáp và khoảng cách đến điểm lỗi. Đây là tính năng đặc biệt hữu ích khi cần xác định vị trí tiếp xúc kém, mối nối bất thường hoặc đoạn cáp hư hỏng mà không phải tháo toàn bộ tuyến. Với các công việc chẩn đoán sâu hơn trong hệ thống RF và truyền dẫn, người dùng có thể kết hợp thêm máy phân tích tín hiệu để đánh giá cả chất lượng tín hiệu ở đầu cuối.

Một số dòng thiết bị tiêu biểu trong danh mục

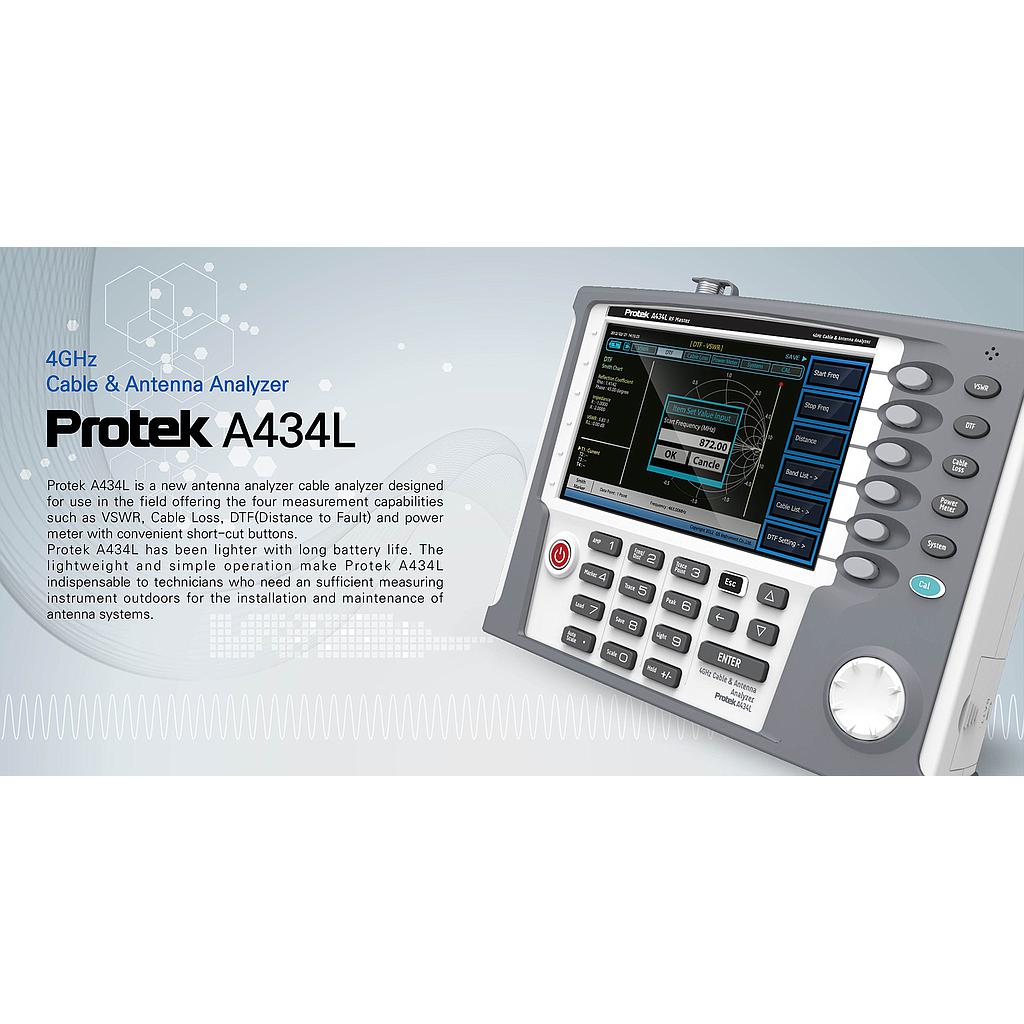

Trong nhóm thiết bị hiện có, PROTEK là lựa chọn phù hợp cho nhu cầu đo kiểm hiện trường với model PROTEK A434L. Thiết bị này được giới thiệu với các chức năng đo VSWR, suy hao cáp và đo khoảng cách lỗi, dải tần 5 MHz đến 4 GHz, phù hợp cho nhiều tác vụ kiểm tra cáp và anten trong môi trường viễn thông hoặc RF dân dụng, công nghiệp.

Ở phân khúc khác, Bird SK-4500-TC là một đại diện đáng chú ý cho nhu cầu kiểm tra cáp và ăng ten trên dải tần rộng. Thiết bị hỗ trợ các phép đo liên quan đến suy hao phản xạ, VSWR, suy hao cáp và DTF, phù hợp với các đội kỹ thuật cần công cụ cầm tay để xử lý bảo trì hoặc nghiệm thu ngoài hiện trường.

Với ứng dụng thiên về vô tuyến nghiệp dư, thử nghiệm hệ thống anten hoặc các bài toán đo ở dải tần thấp hơn, RigExpert AA-35 ZOOM là một lựa chọn dễ tiếp cận. Thiết bị hỗ trợ các phép đo như SWR, Return Loss, trở kháng và tham số liên quan, giúp người dùng quan sát rõ hơn hành vi của tải và đường truyền trong quá trình tinh chỉnh.

Phụ kiện hiệu chuẩn và đầu chuyển đổi quan trọng như thế nào?

Độ tin cậy của phép đo không chỉ phụ thuộc vào thân máy mà còn nằm ở quy trình hiệu chuẩn và phụ kiện đi kèm. Các bộ như PROTEK EK134N hoặc A434L Calkit PROTEK WW36MT đóng vai trò thiết lập chuẩn tham chiếu trước khi đo, giúp giảm sai số do cáp đo, đầu nối hoặc sự thay đổi của môi trường làm việc. Với các ứng dụng cần độ lặp lại cao, đây là thành phần không nên bỏ qua.

Tương tự, trong hệ sinh thái đo kiểm cáp mạng, các đầu chuyển đổi như Fluke Network DSX-PC6, DSX-PC6A, DSX-PC5ES, DSX-PC6S hay DSX-PC6AS không phải là thiết bị chính nhưng lại quyết định tính phù hợp với từng loại đường cáp và cấu hình thử nghiệm. Việc chọn đúng adapter giúp kết quả đo phản ánh đúng hiện trạng tuyến cáp, đồng thời hỗ trợ quy trình kiểm tra và lập báo cáo thống nhất hơn.

Khác biệt giữa phân tích cáp RF và phân tích cáp mạng

Trên cùng một trang danh mục, người dùng có thể bắt gặp cả thiết bị kiểm tra cáp RF/ăng ten lẫn thiết bị phân tích cáp mạng. Dù cùng phục vụ mục tiêu đánh giá chất lượng đường truyền, hai nhóm này hướng tới các hệ ứng dụng khác nhau. Máy phân tích cáp và ăng ten dùng cho đường truyền RF, hệ thống phát xạ, feeder, connector và tải anten; trong khi bộ phân tích cáp mạng tập trung vào tiêu chuẩn truyền dẫn trên cáp xoắn đôi như Cat 5e, Cat 6, Cat 6A hoặc Cat 8.

Chẳng hạn, Fluke Network DSX2-5000 AP và DSX2-8000 AP phù hợp với nhu cầu chứng nhận hạ tầng cáp mạng, đo nhanh, lưu kết quả số lượng lớn và hỗ trợ báo cáo. Nếu doanh nghiệp đang triển khai hoặc nghiệm thu hệ thống mạng cấu trúc, việc tìm hiểu thêm về các giải pháp từ Fluke Network sẽ hữu ích hơn so với việc chọn thiết bị phân tích anten thuần RF.

Tiêu chí lựa chọn theo nhu cầu thực tế

Khi chọn thiết bị, trước tiên nên xác định rõ đối tượng đo là tuyến RF, feeder-anten, cáp đồng mạng hay một bài toán bảo trì chuyên biệt. Sau đó mới đối chiếu theo dải tần làm việc, loại đầu nối, khả năng đo khoảng cách lỗi, số điểm quét, giao tiếp dữ liệu và mức độ cơ động của thiết bị. Cách tiếp cận này giúp tránh tình trạng chọn máy có thông số rộng nhưng không sát nhu cầu sử dụng hàng ngày.

Ngoài ra, môi trường làm việc cũng rất quan trọng. Nếu chủ yếu đo ngoài hiện trường, ưu tiên thường nghiêng về thiết bị cầm tay, pin dùng lâu, giao diện trực quan và thao tác hiệu chuẩn nhanh. Ngược lại, với bài toán cần đánh giá sâu hơn trong chuỗi đo kiểm, người dùng có thể cân nhắc kết hợp với máy phát tín hiệu hoặc các thiết bị phân tích liên quan để xây dựng quy trình kiểm tra hoàn chỉnh.

Những ngành ứng dụng phổ biến

Máy phân tích cáp và ăng ten xuất hiện nhiều trong viễn thông, phát thanh truyền hình, hệ thống thông tin vô tuyến, tích hợp hạ tầng tòa nhà và bảo trì mạng công nghiệp. Thiết bị hỗ trợ kỹ thuật viên kiểm tra trước khi lắp đặt, nghiệm thu sau thi công và xử lý các sự cố suy hao, lệch trở kháng hoặc phản xạ không mong muốn trên đường truyền.

Trong doanh nghiệp B2B, đây cũng là nhóm công cụ hữu ích cho nhà thầu M&E, đơn vị triển khai hạ tầng số, trung tâm bảo trì và bộ phận kỹ thuật của nhà máy có sử dụng hệ thống truyền thông nội bộ hoặc liên lạc vô tuyến. Việc trang bị đúng loại thiết bị giúp chuẩn hóa quy trình đo kiểm, giảm thời gian dừng hệ thống và hỗ trợ ra quyết định bảo trì chính xác hơn.

Kết luận

Việc lựa chọn đúng máy phân tích không chỉ dựa trên tên gọi sản phẩm mà cần bám sát loại cáp, dải tần, phép đo cần dùng và điều kiện làm việc thực tế. Từ các model phục vụ đo anten và feeder như PROTEK, Bird, RigExpert đến các giải pháp chứng nhận cáp mạng của Fluke Network, mỗi dòng thiết bị đều phù hợp với một nhóm bài toán riêng.

Nếu bạn đang tìm giải pháp cho công tác lắp đặt, bảo trì hoặc nghiệm thu hệ thống truyền dẫn, hãy ưu tiên thiết bị có phép đo sát nhu cầu, phụ kiện hiệu chuẩn phù hợp và khả năng mở rộng trong quy trình đo kiểm. Cách chọn này giúp danh mục máy phân tích cáp và ăng ten trở thành nguồn thiết bị thực sự hữu ích cho công việc kỹ thuật thay vì chỉ là một danh sách sản phẩm.
