Máy phân tích sóng đứng VSWR Rohde & Schwarz

Trong đo kiểm RF, việc theo dõi mức phù hợp trở kháng giữa nguồn phát, cáp truyền và tải là bước quan trọng để hạn chế phản xạ, giảm suy hao và giữ ổn định chất lượng tín hiệu. Khi hệ thống xuất hiện phản xạ lớn, năng lượng không truyền hết tới tải mà quay ngược trở lại, từ đó ảnh hưởng trực tiếp đến hiệu suất phát, độ tin cậy của tuyến và thậm chí cả tuổi thọ thiết bị.

Máy phân tích sóng đứng VSWR được sử dụng để đánh giá tình trạng ghép nối trong các hệ thống viễn thông, phát sóng, RF lab và bảo trì tuyến truyền dẫn. Đây là nhóm thiết bị phù hợp cho kỹ sư cần kiểm tra nhanh chất lượng phối hợp trở kháng, xác định điểm bất thường trên đường truyền và hỗ trợ tối ưu hệ thống ăng ten, cáp hoặc tải RF.

Vai trò của thiết bị đo VSWR trong hệ thống RF

VSWR là chỉ số phản ánh mức độ phù hợp trở kháng giữa đường truyền và tải. Khi chỉ số này tăng cao, công suất phản xạ cũng tăng theo, làm giảm hiệu quả truyền năng lượng từ máy phát đến ăng ten hoặc tải cuối. Trong thực tế, đây là thông số thường được quan tâm khi lắp đặt mới, bảo trì định kỳ hoặc xử lý lỗi tuyến RF.

So với cách kiểm tra cảm tính hoặc chỉ theo dõi công suất tổng, thiết bị chuyên dụng cho phép nhìn rõ hơn tình trạng phản xạ trên dải tần làm việc. Điều này đặc biệt hữu ích trong các ứng dụng cần kiểm soát chất lượng đường truyền, thử nghiệm thành phần RF hoặc đánh giá nhanh sau khi thay cáp, đầu nối hay phần tử ghép nối.

Khi nào nên dùng máy phân tích sóng đứng VSWR?

Thiết bị này thường được lựa chọn khi cần kiểm tra hệ thống ăng ten, feeder, cáp đồng trục, đầu nối RF hoặc các tải có yêu cầu phối hợp trở kháng chặt chẽ. Trong môi trường hiện trường, máy hỗ trợ phát hiện nhanh vị trí hoặc tình trạng khiến hệ thống có hệ số phản xạ bất thường, từ đó rút ngắn thời gian xử lý.

Trong môi trường phòng lab hoặc sản xuất, việc đo VSWR còn giúp sàng lọc linh kiện, kiểm tra sau lắp ráp và đánh giá độ ổn định của hệ thống trên dải tần mục tiêu. Nếu nhu cầu đo mở rộng sang kiểm tra phổ hoặc đánh giá tín hiệu sâu hơn, người dùng có thể tham khảo thêm máy phân tích tín hiệu để bổ sung góc nhìn về chất lượng RF.

Tiêu chí lựa chọn phù hợp với nhu cầu đo kiểm

Khi chọn thiết bị, yếu tố đầu tiên cần xem là dải tần làm việc có phù hợp với hệ thống đang sử dụng hay không. Một thiết bị đo đúng dải tần mục tiêu sẽ cho kết quả đáng tin cậy hơn và tránh lãng phí khi đầu tư vượt quá nhu cầu thực tế. Ngoài ra, cần lưu ý đến trở kháng danh định, độ phân giải tần số, số điểm quét và khả năng thao tác tại hiện trường hoặc trên bàn đo.

Với người dùng cần thao tác trong quy trình kiểm tra rộng hơn, khả năng kết hợp với thiết bị khác cũng rất quan trọng. Chẳng hạn, trong các bài đo RF tổng hợp, máy đo VSWR thường đi cùng máy phát tín hiệu hoặc các giải pháp phân tích cáp, ăng ten để xây dựng quy trình đo đầy đủ hơn.

Một số thiết bị tiêu biểu trong danh mục

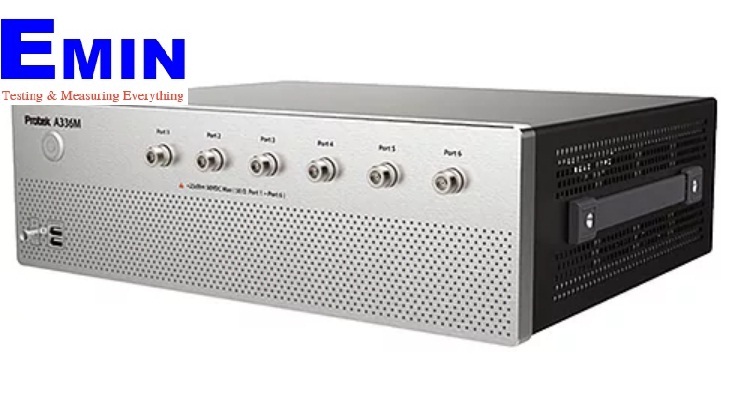

Ở nhóm thiết bị này, PROTEK là một trong những hãng đáng chú ý với dòng Protek A336M. Thiết bị được biết đến với khả năng đo VSWR trên dải tần rộng, phù hợp cho nhiều tác vụ kiểm tra hệ thống RF và tuyến truyền cao tần. Các thông số như số điểm quét hay tốc độ quét là những yếu tố hỗ trợ người dùng quan sát chi tiết hơn sự thay đổi theo tần số.

Bên cạnh đó, hệ sinh thái của Rohde & Schwarz cũng rất quen thuộc trong môi trường đo kiểm viễn thông chuyên sâu. Mẫu Radio Test Set Rohde & Schwarz CMA180 không phải thiết bị chuyên đo VSWR theo cách đơn lẻ, nhưng là ví dụ cho thấy trong nhiều bài toán đo kiểm hiện đại, việc đánh giá phản xạ và chất lượng ghép nối thường nằm trong một quy trình RF tổng thể thay vì tách biệt hoàn toàn.

Phân biệt với máy phân tích cáp và ăng ten

Người dùng thường nhầm giữa máy đo VSWR và máy phân tích cáp và ăng ten. Trên thực tế, hai nhóm này có liên quan chặt chẽ, vì đều phục vụ việc kiểm tra đặc tính phản xạ và chất lượng ghép nối trong hệ thống RF. Tuy nhiên, phạm vi chức năng có thể khác nhau tùy từng dòng máy và định hướng ứng dụng.

Nếu nhu cầu chính là theo dõi chỉ số sóng đứng để đánh giá nhanh mức phù hợp trở kháng, máy phân tích sóng đứng VSWR là lựa chọn trực diện. Nếu cần mở rộng sang kiểm tra sâu hơn về cáp, ăng ten hoặc các tham số liên quan trên tuyến, người dùng nên cân nhắc nhóm thiết bị chuyên cho bài toán cáp và ăng ten để phù hợp hơn với công việc hiện trường.

Ứng dụng thực tế trong bảo trì và triển khai hệ thống

Trong triển khai trạm phát, hệ thống ăng ten ngoài trời hoặc các tuyến truyền RF nội bộ, đo VSWR giúp kỹ sư xác nhận rằng kết nối sau lắp đặt đang ở trạng thái làm việc chấp nhận được. Đây là bước cần thiết trước khi đưa hệ thống vào vận hành chính thức, nhất là khi có nhiều điểm nối, nhiều đoạn cáp hoặc môi trường làm việc dễ phát sinh suy hao.

Ở giai đoạn bảo trì, thiết bị hỗ trợ phát hiện sớm các dấu hiệu bất thường như đầu nối xuống cấp, cáp bị ảnh hưởng hoặc tải không còn phù hợp. Việc kiểm tra định kỳ giúp giảm nguy cơ sự cố kéo dài, đồng thời tạo cơ sở dữ liệu tốt hơn cho công tác vận hành và tối ưu hiệu suất hệ thống.

Lưu ý khi sử dụng để có kết quả đo tin cậy

Để phép đo có ý nghĩa, người dùng cần chú ý đến tình trạng đầu nối, loại cáp sử dụng, chuẩn trở kháng của hệ thống và thao tác hiệu chuẩn theo đúng quy trình của thiết bị. Sai số trong môi trường RF không chỉ đến từ máy đo mà còn đến từ phụ kiện kết nối, cách bố trí tuyến đo và điều kiện vận hành thực tế.

Ngoài ra, nên đánh giá kết quả đo trong bối cảnh toàn hệ thống thay vì chỉ nhìn vào một giá trị riêng lẻ. Một mức VSWR chưa tối ưu có thể liên quan đến cáp, ăng ten, bộ ghép hoặc cấu hình nguồn phát; vì vậy việc kết hợp dữ liệu đo với hiện trạng lắp đặt sẽ giúp đưa ra quyết định chính xác hơn.

Kết luận

Đối với các bài toán kiểm tra phản xạ và phối hợp trở kháng trong hệ thống RF, máy phân tích sóng đứng VSWR là công cụ thiết thực để đánh giá nhanh tình trạng tuyến và hỗ trợ tối ưu vận hành. Việc lựa chọn đúng dải tần, đúng phạm vi chức năng và đúng bối cảnh ứng dụng sẽ giúp quá trình đo kiểm hiệu quả hơn, سواء trong phòng thí nghiệm, xưởng sản xuất hay hiện trường viễn thông.

Nếu bạn đang tìm thiết bị phù hợp cho kiểm tra hệ thống ăng ten, cáp hoặc tuyến RF, nên bắt đầu từ nhu cầu đo thực tế, mức độ chi tiết cần quan sát và khả năng mở rộng sang các phép đo liên quan. Cách tiếp cận này giúp chọn đúng thiết bị ngay từ đầu và xây dựng quy trình đo kiểm ổn định hơn về lâu dài.
