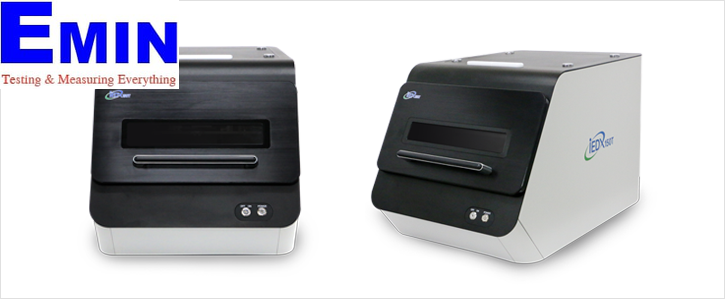

Máy phân tích độ dày lớp phủ/mạ bằng Xray ISP

Trong nhiều quy trình mạ, phủ bề mặt và kiểm soát chất lượng linh kiện, việc biết chính xác chiều dày từng lớp không chỉ giúp ổn định sản phẩm mà còn hỗ trợ kiểm soát chi phí vật liệu và truy xuất nguyên nhân lỗi. Với các mẫu có cấu trúc nhiều lớp, chi tiết nhỏ hoặc yêu cầu kiểm tra nhanh mà không phá hủy, máy phân tích độ dày lớp phủ/mạ bằng Xray là lựa chọn phù hợp cho phòng QC, phòng thí nghiệm và dây chuyền sản xuất kỹ thuật.

Nhóm thiết bị này thường được sử dụng trong điện tử, PCB, linh kiện ô tô, chi tiết mạ hợp kim và nhiều ứng dụng cần đánh giá đồng thời độ dày lớp phủ và thành phần nguyên tố. So với các phương pháp tiếp xúc, giải pháp Xray đặc biệt hữu ích khi cần đo các lớp mạ mỏng, nhiều lớp hoặc các vị trí khó tiếp cận trên mẫu.

Thiết bị Xray phù hợp khi nào?

Trong thực tế, không phải mọi bài toán đo độ dày đều giống nhau. Nếu doanh nghiệp cần kiểm tra lớp mạ kim loại trên nền dẫn điện, lớp phủ đa lớp, lớp hợp kim hoặc cần theo dõi tỷ lệ thành phần theo thời gian, công nghệ Xray mang lại lợi thế rõ rệt nhờ khả năng phân tích không phá hủy và đo trên vùng rất nhỏ.

Đây là nhóm thiết bị phù hợp cho các ứng dụng như ENEPIG, Pd-Ni, Rh, mạ một lớp, nhiều lớp hoặc mạ hợp kim. Với những yêu cầu đo đơn giản hơn trên bề mặt thông dụng, người dùng cũng có thể tham khảo thêm máy đo độ dày lớp phủ loại tiếp xúc để có phương án phù hợp với ngân sách và vật liệu nền.

Nguyên lý đo và giá trị thực tế trong kiểm soát chất lượng

Máy phân tích độ dày lớp phủ/mạ bằng Xray hoạt động dựa trên việc kích thích mẫu bằng tia X và ghi nhận tín hiệu huỳnh quang phát ra từ các nguyên tố trong lớp phủ. Từ dữ liệu này, hệ thống có thể tính toán độ dày lớp phủ, nhận diện nguyên tố và trong nhiều trường hợp hỗ trợ đánh giá cấu trúc nhiều lớp trên cùng một mẫu.

Giá trị lớn nhất của phương pháp này nằm ở khả năng đo nhanh, lặp lại tốt và hạn chế ảnh hưởng đến mẫu kiểm. Điều đó đặc biệt quan trọng khi kiểm tra PCB, đầu nối, chi tiết điện tử nhỏ, tụ điện hay linh kiện ô tô, nơi sai lệch nhỏ về lớp mạ có thể ảnh hưởng trực tiếp đến độ dẫn điện, khả năng hàn, độ bền ăn mòn và tuổi thọ sử dụng.

Một số dòng thiết bị tiêu biểu trong danh mục

Danh mục hiện có các lựa chọn từ INSIZE và ISP, phù hợp cho nhiều mức nhu cầu từ kiểm tra định kỳ đến phân tích chi tiết hơn trong môi trường kỹ thuật. Mỗi dòng máy có cấu hình đầu dò, chuẩn trực, vùng đo và mức độ tự động hóa khác nhau, vì vậy việc chọn thiết bị nên bám theo mẫu đo thực tế thay vì chỉ nhìn vào tên model.

Ở nhóm tự động hóa cao, Máy đo độ dày lớp phủ tự động INSIZE XRF-FA350 hỗ trợ bàn XY tự động chính xác cao, khả năng quan sát mẫu bằng CCD màu và dải phân tích nguyên tố từ Li(3) đến U(92). Đây là hướng lựa chọn đáng cân nhắc khi cần xử lý mẫu lặp lại nhiều, yêu cầu định vị ổn định và muốn tối ưu thao tác của người vận hành.

Với dải máy của ISP, các model như iEDX-150μT15, iEDX-150μT30 và iEDX-150μT50 phù hợp cho bài toán đo lớp phủ đa lớp với các mức tiêu cự khác nhau. Ngoài ra, iEDX-150Tmp35, iEDX-150Tmp30, iEDX-150Tsp30 hay iEDX-150Tsp10 mở rộng thêm lựa chọn về đầu dò, chế độ thao tác tự động hoặc thủ công, cũng như khả năng phục vụ cả sàng lọc nguyên tố theo các yêu cầu môi trường trong một số ứng dụng cụ thể.

Tiêu chí chọn máy theo mẫu đo và quy trình làm việc

Khi lựa chọn thiết bị, trước hết cần xác định vật liệu nền, loại lớp phủ và số lớp cần đo. Mẫu một lớp, nhiều lớp hay lớp mạ hợp kim sẽ dẫn đến yêu cầu khác nhau về đầu dò, chuẩn trực và thuật toán xử lý. Nếu doanh nghiệp thường xuyên đo trên chi tiết nhỏ hoặc cần định vị chính xác vùng kiểm tra, các model có camera phóng đại, bàn Z hoặc bàn XY tự động sẽ thuận tiện hơn.

Tiêu chí tiếp theo là tốc độ và tần suất kiểm tra. Nếu công việc cần lặp lại trên nhiều mẫu trong ngày, máy có khả năng tự động hóa cao sẽ giúp giảm phụ thuộc thao tác thủ công và tăng tính nhất quán. Ngược lại, nếu nhu cầu chủ yếu là kiểm tra theo lô hoặc kiểm tra xác nhận, cấu hình gọn hơn vẫn có thể đáp ứng tốt.

Ngoài độ dày, một số đơn vị còn quan tâm đến việc sàng lọc nguyên tố nguy hiểm hoặc theo dõi thành phần trong lớp mạ. Lúc này, nên ưu tiên các model có khả năng phân tích nguyên tố rộng và hỗ trợ quy trình kiểm tra môi trường, đặc biệt với doanh nghiệp sản xuất linh kiện điện tử hoặc xuất khẩu.

Ứng dụng phổ biến trong điện tử, ô tô và chi tiết mạ kỹ thuật

Trong ngành điện tử, thiết bị Xray được dùng nhiều để kiểm tra lớp mạ trên PCB, pad, chân kết nối, đầu cắm và các chi tiết nhỏ cần độ ổn định cao. Việc đo được lớp phủ mỏng trên vùng hẹp giúp bộ phận chất lượng đánh giá đúng tình trạng mạ thay vì chỉ kiểm tra cảm quan hoặc cắt mẫu phá hủy.

Ở lĩnh vực ô tô và cơ khí chính xác, máy thường được sử dụng cho các chi tiết mạ chống ăn mòn, mạ chức năng và chi tiết yêu cầu kiểm soát thành phần hợp kim bề mặt. Với các sản phẩm cần đánh giá tổng thể chất lượng lớp phủ, người dùng có thể kết hợp thêm thiết bị đo độ cứng lớp sơn, lớp phủ hoặc máy đo độ bám dính sơn, lớp phủ để xây dựng quy trình kiểm tra đầy đủ hơn.

Những điểm nên lưu ý khi vận hành và đánh giá kết quả

Dù là phương pháp hiện đại, kết quả đo vẫn phụ thuộc vào cách chuẩn bị mẫu, chọn vị trí đo, cấu hình chuẩn trực và thiết lập chương trình phân tích phù hợp. Với mẫu có hình dạng phức tạp, bề mặt cong hoặc lớp phủ rất mỏng, việc xác định đúng vùng đo và giữ ổn định khoảng cách là yếu tố quan trọng để tránh sai lệch.

Người dùng cũng nên xem xét kích thước buồng đo, hướng chiếu tia, cơ cấu bàn Z và khả năng quan sát mẫu trước khi đầu tư. Đây là những yếu tố ảnh hưởng trực tiếp đến trải nghiệm vận hành hằng ngày, đặc biệt trong môi trường kiểm tra nhiều loại chi tiết khác nhau. Ngoài ra, các tính năng an toàn như khóa liên động cũng là phần không nên bỏ qua khi đưa thiết bị vào phòng QC hoặc phòng lab.

Kết luận

Đối với các bài toán đo lớp mạ mỏng, nhiều lớp hoặc cần phân tích nguyên tố song song, thiết bị Xray mang lại cách tiếp cận hiệu quả và thực tế hơn so với nhiều phương pháp đo truyền thống. Tùy theo kích thước mẫu, độ phức tạp của lớp phủ, mức tự động hóa mong muốn và yêu cầu kiểm soát môi trường, doanh nghiệp có thể lựa chọn các dòng máy INSIZE hoặc ISP phù hợp với quy trình hiện có.

Nếu đang xây dựng hệ thống kiểm tra chất lượng lớp phủ toàn diện, nên xem xét thiết bị này như một phần trong chuỗi đánh giá từ độ dày, độ cứng đến độ bám dính. Chọn đúng máy ngay từ đầu sẽ giúp dữ liệu đo ổn định hơn, hỗ trợ kiểm soát sản xuất tốt hơn và giảm rủi ro khi đánh giá chất lượng bề mặt thành phẩm.
