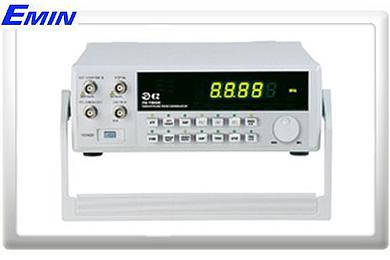

Giới thiệu về bộ tạo hàm EZ DIGITAL FG-7005C
Bộ tạo hàm EZ DIGITAL FG-7005C là một thiết bị chuyên dụng, được thiết kế để tạo ra các dạng sóng khác nhau như sin, vuông, tam giác, răng cưa, và xung. Với dải tần số từ 0.05 Hz đến 5 MHz, thiết bị này đáp ứng nhu cầu của nhiều ứng dụng kỹ thuật và nghiên cứu.
Phân tích thông số kỹ thuật
Thông số đầu ra
- Dạng sóng: Sin, vuông, tam giác, răng cưa, xung, DC, TTL/CMOS.
- Tần số: 0.05 Hz ~ 5 MHz với 7 giải đo.
- Độ chính xác: +-5%.
- Mức đầu ra: 20 Vpp mạch hở, 10 Vpp ở 50 ohm tải.
- Trở kháng đầu ra: 50 Ohm.
Điều khiển tần số bên ngoài
- Điện áp đầu vào: 0 ~ 10V (DC + AC đỉnh).
- Giải tần số biến đổi: 100 : 1.
- Độ chuyển DC: ± 10V (Without Load), ± 5V (With Load).
Đặc điểm dạng sóng
- Dạng sóng Sin: Độ méo nhỏ nhất 1% (0.2Hz~100kHz).
- Xung vuông: Thời gian lên xuống nhỏ nhất 25ns.
- Xung tam giác: Độ tuyến tính nhỏ nhất 1% to 100kHz và nhỏ nhất 5% to 2Mhz.
Ưu điểm và hạn chế
Thiết bị này nổi bật với khả năng tạo ra nhiều dạng sóng với độ chính xác cao, phù hợp cho các ứng dụng nghiên cứu và phát triển. Tuy nhiên, do sản phẩm đã ngừng sản xuất, người dùng cần cân nhắc tìm kiếm các giải pháp thay thế hoặc hỗ trợ kỹ thuật từ nhà sản xuất.
Ứng dụng thực tế
Bộ tạo hàm FG-7005C thường được sử dụng trong các phòng thí nghiệm, các trung tâm nghiên cứu và phát triển, nơi cần tạo ra các tín hiệu chuẩn để kiểm tra và hiệu chỉnh thiết bị điện tử.
So sánh kỹ thuật
Khi so sánh với các sản phẩm khác trong cùng phân khúc, FG-7005C có lợi thế về độ chính xác và đa dạng dạng sóng. Tuy nhiên, việc ngừng sản xuất có thể là một hạn chế lớn đối với những người cần sự hỗ trợ lâu dài.
