リンク抵抗テスター

導通部の安全確認や設備の信頼性評価では、目に見えない低抵抗の接続状態を確実に把握することが重要です。とくに航空機・車両・電力設備・防爆エリア周辺では、ボンディングやアース接続のわずかな抵抗変化が、保守品質や検査精度に大きく影響します。

リンク抵抗テスターは、こうした低抵抗の接続部を測定し、電気的な連結状態を確認するための測定器です。一般的なマルチメータでは評価しにくいmΩ帯の測定に対応し、保全、受入検査、定期点検、現場監査など幅広い場面で使われます。

リンク抵抗テスターが求められる場面

リンク抵抗の測定は、金属部材同士の接続、筐体のボンディング、接地経路の導通確認などで重要になります。測定対象の抵抗値は非常に低いため、測定器には高い分解能と安定した試験電流、さらに現場で扱いやすい構造が求められます。

また、設備保全の現場では、単に数値を読むだけでなく、再現性のある測定ができるかどうかも重要です。ケーブル接続方式、表示分解能、携帯性、防爆対応の有無などは、実運用での使いやすさを左右するポイントになります。

このカテゴリで取り扱う主な機器の特徴

このカテゴリでは、ハンディ型を中心に、低抵抗測定に適した機器を選定できます。測定レンジはmΩからΩ帯までをカバーする製品があり、接触抵抗やボンディング抵抗の確認に向いています。

たとえばTEGAMのTEGAM 730A Wireless Datalogging Handheld Bond MeterやTEGAM 720A Intrinsically safe handheld bond meterは、携帯性を重視した運用に適した構成です。一方で、AMPTEC RESEARCHの620シリーズには、本質安全防爆対応モデルや高分解能モデルがあり、用途に応じて選び分けしやすい構成になっています。

代表的な製品例と選定の考え方

現場での取り回しや記録性を重視する場合には、TEGAM 730A Wireless Datalogging Handheld Bond Meterが候補になります。10.000 mΩ～100.00 Ωの範囲に対応し、無線データロギングを活かした点検業務との相性が期待できます。危険場所での取り扱いを前提とする場合には、TEGAM 720Aのような本質安全設計の機器が検討対象になります。

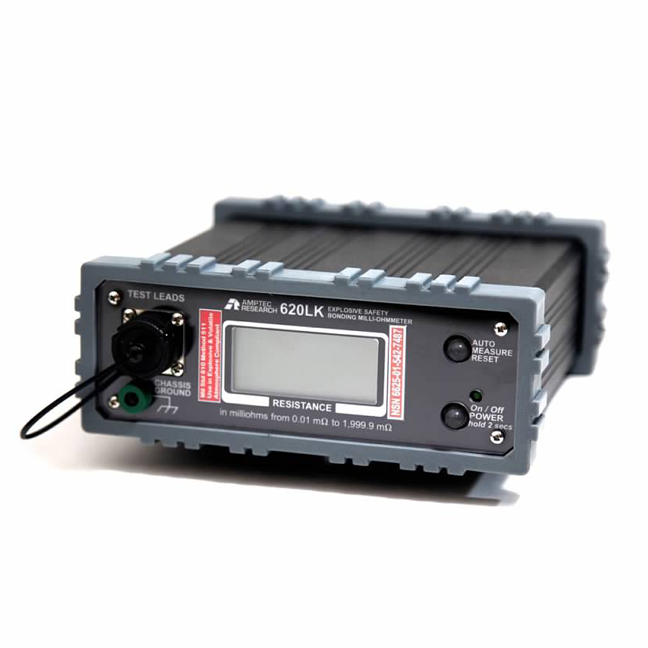

より細かな低抵抗評価を重視するなら、AMPTEC RESEARCH 620LK-HR 高分解能ボンディング抵抗計のような高分解能モデルが適しています。防爆環境や安全要件を優先するなら、AMPTEC RESEARCH 620UK-B 本質安全防爆電気ボンドテスターや620LK 本質的に安全なボンディング抵抗計のように、用途条件に合わせて比較することが大切です。

選定時に確認したいポイント

測定レンジと分解能

対象が接続金具やボンド線の状態確認であれば、mΩレベルの分解能が重要です。小さな抵抗変化を見たい場合は、単に上限レンジが広いだけでなく、どのレンジでどの程度の分解能が得られるかを確認すると選定しやすくなります。

試験電流と測定対象の相性

低抵抗測定では、試験電流の条件が測定の安定性に影響します。接触状態の評価や微小抵抗の判定では、測定対象に合った電流条件を持つ機種のほうが、実務上の比較や判定に使いやすくなります。

現場環境への適合性

防爆エリア、屋外設備、移動点検などでは、携帯性や耐環境性、本質安全対応の有無が重要です。ハンディ型の利便性を重視するか、据え置きに近い安定した運用を重視するかによって、適したモデルは変わります。

関連する測定器との違い

リンク抵抗テスターは、低抵抗の接続状態を評価することに主眼があります。そのため、一般的なマルチメータでの抵抗測定よりも、低抵抗域の実用測定に向いた設計が採用されることが多くあります。

また、接地システム全体の評価を行う場合は、接地抵抗／抵抗率テスターと役割が異なります。接地極や土壌抵抗率の確認と、機器間のボンディングや導通経路の低抵抗確認は目的が異なるため、測定対象に応じて使い分けることが重要です。

B2B調達で見ておきたい実務ポイント

法人調達では、単に価格や携帯性を見るだけでなく、校正周期、現場での電源方式、コネクタ形式、保守のしやすさも確認しておきたい要素です。点検ルーチンに組み込む機器であれば、測定スピードや表示の見やすさ、バッテリー運用のしやすさも作業効率に関わります。

さらに、危険場所で使用する場合は、安全要件に合ったモデルを選ぶことが前提です。複数拠点で同じ判定基準を運用するなら、測定レンジや分解能だけでなく、現場担当者が扱いやすい操作性まで含めて比較すると、導入後の運用が安定しやすくなります。

リンク抵抗テスターを選ぶ際のまとめ

リンク抵抗テスターの選定では、低抵抗域での測定精度、現場環境への適合性、そして運用方法に合った携帯性を総合的に見ることが大切です。防爆対応の要否、記録機能の必要性、高分解能測定の優先度によって、適した機種は変わります。

このカテゴリでは、TEGAMやAMPTEC RESEARCHの代表的な機種を比較しながら、用途に合う一台を検討できます。点検業務、設備保全、ボンディング確認など、実際の使用条件に合わせて選ぶことで、より実用的な測定体制を構築しやすくなります。
