Micrometer Heads

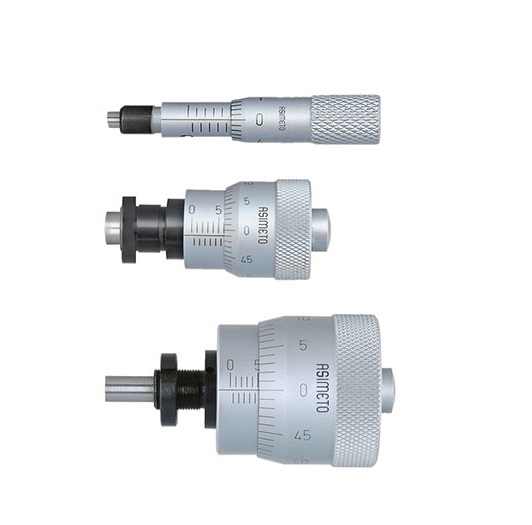

微小な位置調整やストローク管理が求められる治具、検査装置、研究設備では、送り機構そのものの扱いやすさが作業品質を左右します。そうした場面で使いやすいのがMicrometer Headsです。読み取りと微調整をひとつの機構で行いやすく、装置への組み込みを前提に選定されることが多いカテゴリです。

手持ち測定器としてのマイクロメータとは用途が少し異なり、こちらは位置決めや押し当て量の管理、一定量の送り操作などに適した構成が中心です。検査治具の設計担当者、生産技術、研究開発部門などが、必要な分解能や取り付け条件に応じて選ぶ部品として広く利用されています。

Micrometer Headsが使われる場面

Micrometer Headsは、測定値を読むためだけでなく、対象物との距離や押し込み量を安定して調整したい場面で役立ちます。たとえば、センサー位置の微調整、試料ステージの送り、接触子の位置合わせ、簡易な高さ調整機構など、少しずつ確実に動かしたい工程との相性が良好です。

また、装置に固定して使う前提のため、単体の測定工具よりも組み込み性が重視されます。操作ノブの形状、取付部の寸法、移動量の考え方などを含めて、機械設計の一部として検討されるのがこのカテゴリの特徴です。

手持ちのマイクロメータとの違い

一般的な外側測定用のマイクロメータは、ワーク寸法を直接測ることを目的としています。一方でMicrometer Headsは、測定機器というより精密送り機構としての役割が強く、装置内部で位置を再現性よく調整するために採用されます。

寸法測定を主目的とする場合は、外部マイクロメータのようなカテゴリが適しています。表示の視認性やデータ読み取りのしやすさを重視する現場では、デジタル外部マイクロメータも選択肢になります。

選定時に確認したいポイント

導入時には、まず必要な移動量と調整の細かさを整理することが重要です。短いストロークで高い微調整性を求めるのか、ある程度の移動幅を確保したいのかによって、適した構成は変わります。使用目的が位置決めなのか、接触圧の調整なのかによっても見方が異なります。

次に確認したいのが取付方法です。装置フレームへの固定、周辺部品との干渉、操作方向、目盛の見やすさなど、実装後の作業性に直結する条件は少なくありません。図面上では成立していても、手が入らず操作しにくいケースがあるため、保守や段取り替えまで見据えた検討が有効です。

さらに、使用環境に応じて耐久性や安定性も考慮したいところです。頻繁に操作する用途では、単純な寸法条件だけでなく、現場での扱いやすさや再調整のしやすさも実務上の重要な判断材料になります。

治具・検査機への組み込みで意識したいこと

Micrometer Headsは、単体で完結する製品というより、治具や装置の一部として性能を発揮します。そのため、周辺構造との関係が非常に重要です。送り先の部材に無理な荷重がかからないか、案内機構との組み合わせでガタや偏荷重が生じないか、といった観点も確認しておくと選定精度が上がります。

また、繰り返し位置を再現したい場合には、ヘッド単体だけでなく固定方法やベース剛性の影響も無視できません。必要に応じてマイクロメータスタンドのような関連カテゴリも参考にすると、保持方法や設置イメージを整理しやすくなります。

用途に応じた比較の考え方

このカテゴリを比較する際は、単に「細かく動くか」だけでなく、どのような作業を安定させたいのかを明確にすることが大切です。たとえば、測定子やプローブの前後位置を詰めたい用途と、内径側の位置合わせを伴う用途とでは、周辺で組み合わせる測定器や治具の考え方も異なります。

関連する測定対象によっては、内部マイクロメータのようなカテゴリと役割を切り分けて検討することもあります。Micrometer Headsは「測るための本体」というより、「狙った位置へ安定して送るための要素」として見ると、必要な仕様を整理しやすくなります。

導入前に整理しておくとよい項目

• どの部位を、どの方向へ微調整したいか
• 必要な移動量と、求める操作の細かさ
• 装置への取付スペースと操作スペースの有無
• 頻繁な調整か、初期設定中心か
• 再現性、作業性、保守性のどれを重視するか

これらを事前に整理しておくことで、形状やサイズだけでなく、実際の運用に合った選定がしやすくなります。特にB2B用途では、導入後の調整負荷や作業標準化まで含めて考えることが、結果的に設備全体の使いやすさにつながります。

まとめ

Micrometer Headsは、装置や治具に組み込んで微小な送りや位置調整を行うための実用的なカテゴリです。単体の測定器とは異なり、取付条件、操作性、周辺機構との相性まで含めて選ぶことで、本来の性能を活かしやすくなります。

用途が明確であればあるほど、必要な移動量や使い方に合った製品へ絞り込みやすくなります。測定用途のマイクロメータ関連カテゴリも必要に応じて見比べながら、設備構成に合う一台を検討してみてください。
