シム

組立や据え付けの現場では、わずかな高さ差や面の不均一が機械の精度や安定性に影響します。そうした微調整に使われるシムは、軸受まわりの調整、機器の芯出し、取付面の高さ補正などで広く用いられる基本部材です。見た目はシンプルでも、厚みやサイズの選定次第で作業性と仕上がりに差が出やすいため、用途に合った仕様を選ぶことが重要です。

シムの役割と使われる場面

シムは、部品や機器の間に挿入して隙間を埋めたり、所定の位置関係に調整したりするための部材です。特に回転機器、ベアリング周辺、支持部の高さ合わせなどでは、数値上は小さな差でも振動や偏荷重の原因になるため、厚み調整のための部材として実務上の重要性があります。

また、現場では単に高さを足すだけでなく、複数枚を組み合わせて必要寸法に近づける使い方も一般的です。仕上がりの確認には、用途に応じてマイクロメータや厚さ計を併用することで、より確実な寸法管理につなげやすくなります。

このカテゴリで扱う成形シムの特徴

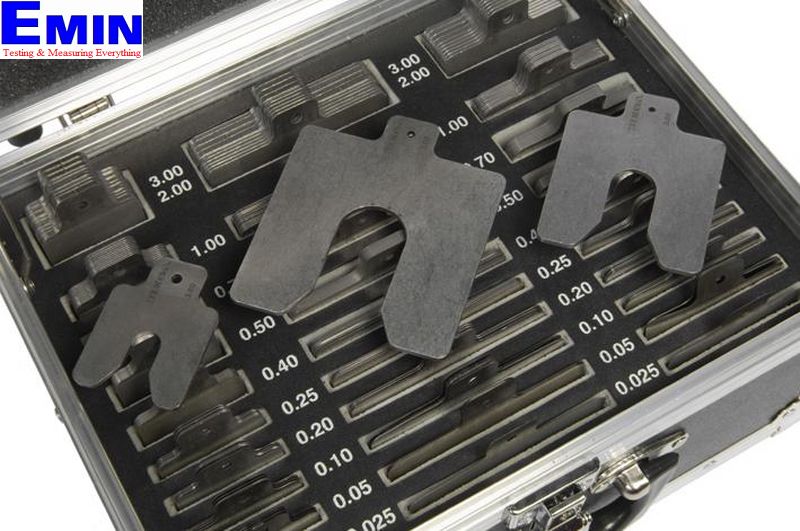

本カテゴリでは、主に成形シムを中心に取り扱っています。一定の外形寸法と厚みで整えられたタイプは、再現性のある調整作業に向いており、保守や組立工程で扱いやすいのが特長です。現場での応急的な詰め物とは異なり、計画的な調整や定期メンテナンスに適しています。

掲載製品では、50×50 mm、75×75 mm、100×100 mmといったサイズ違いがあり、さらに0.25 mm、0.70 mm、1.00 mm、2.00 mm、3.00 mmなど複数の厚みから選べます。調整したい対象の接触面積や必要な補正量に合わせて、サイズと厚みを組み合わせて検討しやすい構成です。

選定時に確認したいポイント

シムを選ぶ際は、まず必要な厚さを明確にすることが基本です。過不足のある選定は、締結時の荷重バランスや部品の姿勢に影響することがあります。必要寸法が単一厚みで合わない場合は、複数枚を重ねる前提で構成を考えると、調整の自由度を確保しやすくなります。

次に確認したいのが外形サイズです。対象部品の接触面より極端に小さいと荷重が偏りやすく、大きすぎると周辺部品との干渉につながる場合があります。取付部の平面度や位置確認には、必要に応じてダイヤルインジケーターやキャリパーを使い、事前に条件を把握しておくと選定ミスを減らせます。

掲載製品の一例

代表的な製品として、BEGAの成形シムが挙げられます。たとえば、100×100 mmサイズでは BEGA 100-025CS 成形シム、BEGA 100-070CV 成形シム、BEGA 100-100CW 成形シム、BEGA 100-200CX 成形シム、BEGA 100-300CY 成形シムなどがあり、薄手から厚手まで段階的に選びやすい構成です。

よりコンパクトな用途には、75×75 mmの BEGA 75-070BV 成形シム、BEGA 75-100BW 成形シム、BEGA 75-200BX 成形シム、BEGA 75-300BY 成形シム、さらに50×50 mmの BEGA 50-100AW 成形シム、BEGA 50-200AX 成形シム、BEGA 50-300AY 成形シムもあります。設置スペースや接触面の広さに応じて選び分けやすい点が、このカテゴリの見どころです。
