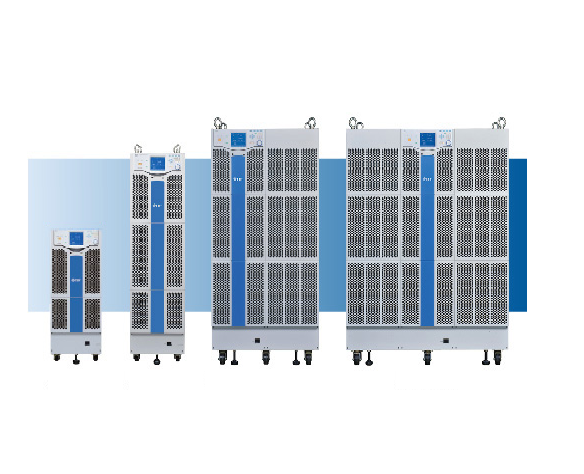

Nguồn điện AC có thể lập trình NF DP090M (Multi-phase; 9 kVA)

Công suất đầu ra: 9 kVA

Đầu ra AC:

+ Phạm vi cài đặt điện áp:

          Điện áp pha: 0.0 V đến 160.0 V / 0.0 V đến 320.0 V, sóng tùy ý: 0.0 Vp-p đến 454.0 Vp-p / 0.0 Vp-p đến 908.0 Vp-p, độ phân giải cài đặt: 0.1 V

          Điện áp đường dây:

               1P3W: 0.0 V đến 320.0 V / 0.0 V đến 640.0 V (chỉ chế độ cân bằng và sóng sin) độ phân giải cài đặt: 0.2 V

              3P4W: 0.0 V đến 277.2 V / 0.0 V đến 554.2 V (chỉ chế độ cân bằng và sóng sin) độ phân giải cài đặt: 0.2 V

+ Dòng điện tối đa:

          pha đơn: 90 A / 45 A

          pha đa: 30 A / 15 A

+ Dòng điện cực đại: Giá trị cực đại (Apk) gấp bốn lần Giá trị cực đại. Dòng điện

+ Dòng điện ngược ngắn: -

+ Hệ số công suất tải: 0 đến 1 (pha sớm hoặc pha trễ, 45 Hz đến 65 Hz, không có chức năng nạp và tái tạo công suất bên ngoài.)

+ Dải tần số cài đặt: 40.00 Hz đến 550.00 Hz (chế độ AC), 1.00 Hz đến 550.00 Hz (chế độ ACDC), độ phân giải cài đặt: 0.01 Hz

+ Dạng sóng đầu ra: Sóng sin, sóng tùy ý (16 loại), sóng sin cắt (3 loại)

Đầu ra DC:

+ Công suất đầu ra: 9 kW

+ Dải điện áp cài đặt: −227 V đến +227 V / −454 V đến +454 V, độ phân giải cài đặt: 0.1 V

+ Nguồn dòng điện tối đa: 90 A / 45 A

+ Dòng điện chìm ngắn: -

Độ ổn định và độ méo (điện áp pha):

+ Độ ổn định điện áp đầu ra:

          Biến động với điện áp đầu vào: trong phạm vi ±0.15%

          Biến động với dòng điện đầu ra: DC (chỉ đầu ra một pha) trong phạm vi ±0.15 V / ±0.30 V, 45 Hz đến 65 Hz trong phạm vi ±0.15 V / ±0.30 V, 40 Hz đến 550 Hz trong phạm vi ±0.5 V / ±1.0 V

+ Độ méo: 0.5% trở xuống

Công suất đầu vào:

+ Điện áp (được chỉ định khi đặt hàng): loại quá áp II

          Đầu vào 1P2W: 100 V đến 230 V ±10%

          Đầu vào 3P3W: 200 V đến 220 V ±15%

          Đầu vào 3P4W: 380 V ±15%

+ Tần số, hệ số công suất, hiệu suất: 50 Hz / 60 Hz ±2 Hz, 0.90 trở lên (chuẩn, đầu vào AC200 V), 77% trở lên (chuẩn)

+ Công suất tiêu thụ tối đa: 13.5 kVA trở xuống

Kích thước (Rộng × Cao × Sâu) (mm): 455x1287x562

Trọng lượng: xấp xỉ 130 kg
