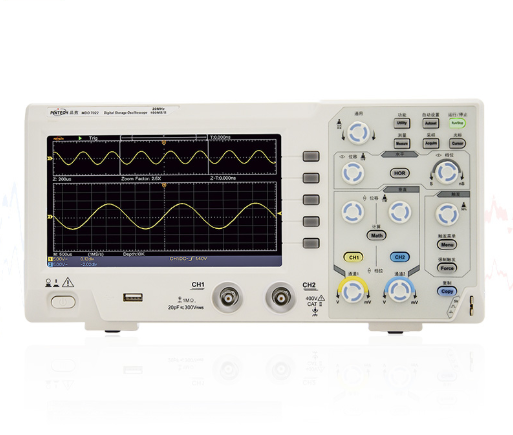

Máy hiện sóng để bàn Pintech MDO 7022 (2 kênh, 20MHz, 100MS/s)

Băng thông: DC-20MHz

Tốc độ lấy mẫu thời gian thực: 100MS/giây

Độ sâu lưu trữ: 10k

Độ phân giải theo chiều dọc: 8bit

Độ chính xác cơ sở thời gian (giây/giây): 5ns/giây - 1000 giây/giây, từng bước 1-2-5

Thời gian tăng (Giá trị điển hình trên BNC): ≤17,5ns

Kênh: 2

Màn hình: LCD màu 7", 800 x 480 pixel

Trở kháng đầu vào: 1MΩ ± 2% và 20pF±5pF song song

Độ cách ly giữa các kênh: 50Hz: 100: 1, 10MHz: 40: 1

Điện áp đầu vào: 400V (PK - PK) (DC+AC, PK - PK)

Độ chính xác tăng DC: ±3%

Hệ số suy giảm đầu dò: 1X, 10X, 100X, 1000X

Đáp ứng tần số thấp (liên kết AC): ≥10Hz (BNC, -3dB)

Nội suy dạng sóng: sin (x) / x

Độ chính xác của phép đo khoảng thời gian (△T):

Đơn: ±(thời gian khoảng thời gian 1 mẫu + 100ppm x giá trị đọc + 0.6ns)

Trung bình >16 : ±(thời gian khoảng thời gian 1 mẫu + 100ppm x giá trị đọc + 0.4ns)

Liên kết đầu vào: DC, AC, GND

Độ nhạy theo chiều dọc: 5mV/div - 5V/div (ở đầu vào)

Kiểu kích hoạt: Edge, Video

Chế độ kích hoạt: Tự động, Bình thường và Đơn

Đo con trỏ: Chênh lệch điện áp giữa các con trỏ (△V), chênh lệch thời gian giữa các con trỏ (△T)

Tính toán dạng sóng: ＋, －, x, ÷, đảo ngược, FFT

Lưu trữ dạng sóng: 16 bộ dạng sóng

Giao diện chuẩn: USB host, thiết bị USB

Nguồn điện: 100V - 240V AC, 50/60Hz, CAT II
