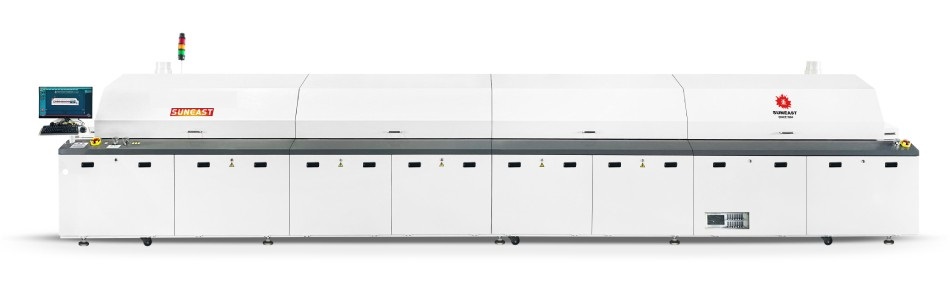

Suneast SEMI-08N 半导体回流炉 (8 heating zones, 16 heating modules)

- Heating system:

Number Of Heating Zones: 8 heating zones, 16 heating modules

Length of heating zone:  2950mm

Heating up time:        20min

The diameter of the inlet and outlet exhaust pipe:        2-Φ145,  Exhaust demand 10m³/min x2.

- Cooling system:

Cooling type:        Three cooling zones: forced water cooling

Cooling zone length:        1250mm

Chiller power:        5P Water chiller (Optional: connected to customer workshop cooling water)

- Conveyor system

Conveyor Type:        Fine mesh mesh belt (Optional: B-shaped mesh belt, force bone mesh belt)

Conveyer Direction: L→R,R→L

Converyer Height:        900±20mm

Mesh belt width:        24"" (Other width sizes can be customized.)

Cmponent Height:        20mm

Conveyor Speed:        300mm-2000mm/min

- Control system:

Power Supply:        AC3Φ，5W,380V,50/60HZ

Total power: 70KW

Startup power:  35KW

Normal operating power: 10KW

Operating temperature range:        Room temperature to 320℃

Control mode:        PC+PLC control system

Width adjustment mode of track:        Electric+manual

Temperature control accuracy: ±1℃

PCB temperature deviation:     ±1.5℃

Setting parameter storage:            Pr℃ess Data and status stotage

Power failure protection:   Equipped with UPS

N2 area:        Full nitrogen filling

Secs/Gemcommunication protocol:        Standard

MES communication protocol:        Standard

Operating interface: Windows Chinese simplified, English online free switching

Computer:        Commercial computer

- Pecifications Parameters

Dimension(L*W*H): 5680x1710x1650mm

Weight: 2400-2600kg

Flux recovery system:        Standard

Color        Bright wrinkled white
